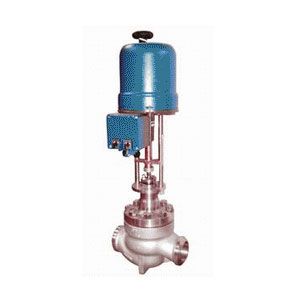

CV3000-KHCB电动笼式调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它重要行使流体的压力实现阀芯快速动作，操作力小。另外，密封型式采用单座密封，流量特征曲线精度高，吻合IEC534-1标准。调节阀动态稳固性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用电动实行机构，其结构紧凑，输出力大。
本产品吻合GB/T4213-92。
技术参数和性能指标
阀体
型式纵贯铸造球形阀
公称通径100～300mm
公称压力ANSI125、150、300、600JIS10、16、20、30、40KPN1.6、4.0、6.4MPa
连接型式法兰连接：FF、RF、RJ、LG
法兰标准：JISB2201-1984或ANSIB16.5、JB/T79.1PN1.6MPa、JB/T79.2凹凸面
焊接连接：对接焊BW
材料ZG25ZG1Cr18Ni9Ti
ZG0Cr17Ni12Mo2、1.25Cr0.5Mo5.0Cr0.5Mo或SCPH21SCPH61Ti
上阀盖常温型（P）：-17～+230℃伸长Ⅰ型（EⅠ）：-45～-17℃+230～+566℃
伸长Ⅱ型（EⅡ）：团体式（E2I）-100～-45℃焊接式（E2W）-196～-100℃
注：工作温度不准超过各种材料的许可范围
压盖型式螺栓压紧式
填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料
阀内组件
阀芯型式先导式阀芯
材料17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金
实行机构
型式DKZ系列电动实行机构；361L系列电子式电动实行机构；SKZ系列电子式电动实行机构；PSL系列电子式电动实行机构
输入旌旗灯号DKZ实行机构:Ⅱ型0～10mA?DC(输入电阻200Ω)；Ⅲ型4～20mA?DC(输入电阻250Ω)
361L实行机构:4～20mA?DC、1～5V?DC(输入电阻250Ω)
SKZ实行机构:4～20mA?DC、1～5V?DC
PSL实行机构:4～20mA?DC
电源电压DKZ实行机构：220V，50Hz
361L实行机构：220V，50Hz
SKZ实行机构：单相控制220V，50Hz
PSL实行机构：单相控制220V，50Hz；三相控制380V，50Hz
手动机构DKZ实行机构：手轮
361L实行机构：离合式
SKZ实行机构：手轮
PSL实行机构：手轮
阀作用型式电关式或电开式
附件定位器、手轮机构、阀位传送器等
性能
走漏量吻合标准ANSIB16.104Ⅳ级，小于额定Cv的0.01%
回差配DKZ实行机构为1.5%；配361L实行机构为2%；配SKZ实行机构为1%；配PSL实行机构为1%
基本偏差配DKZ实行机构为±2.5%；配361L实行机构为±2%；配SKZ实行机构为±1.5%；配PSL实行机构为±1%
注：采用标准的V型聚四氟乙烯填料时
可调范围50：1
