一、产品概述

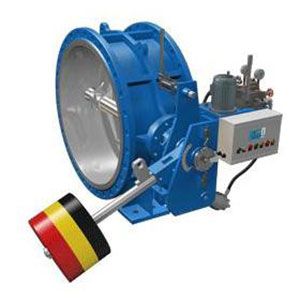

重锤式液控缓闭蝶式止回蝶阀,该阀门侧面有个重锤，所以得名，属于多功能阀门，节能型产品。产品广泛应用于水利、热电、给排水、化工、冶金等各类泵站。此蝶阀适用于介质为水的泵出口管路上，替换止回阀和闸阀的功能。重锤式液控缓闭蝶式止回蝶阀用来避免和削减管路体系中介质的倒流及产生过大的水锤，以珍爱管路体系。重锤式液控缓闭蝶式止回蝶阀靠液压驱动开启，靠重锤势能关闭，启闭天真可靠。该阀安装载泵后，可代替闸阀、蝶阀和止回阀两台阀门。且流阻系数仅为上述两台阀木讷流阻系数的30%。工作时，阀门与水泵配合，按照预先设定的程序，分快关懈弛闭两阶段关阀，有用地消弭和克制管路水锤，是保证水泵机组和管网体系安全可靠远行的理想设备。
重锤式液控缓闭蝶式止回蝶阀能按预定程序开启,开启后液压驱动体系主动保压,使重锤不降落,蝶板不抖动。正常关闭时,能按预定的时间和角度分快、慢两阶段关闭。在发生事故时,能主动按预定的时间和角度,分快、慢关两阶段关闭。
重锤式液控缓闭蝶式止回蝶阀液压站和电气控制箱与阀体星散就近安装，也可以联体安装。阀体可卧式安装，也可以立式。
重锤式液控缓闭蝶式止回蝶阀按照蓄能体例可分为蓄能器式液控缓闭蝶式止回蝶阀和重锤式液控缓闭蝶式止回蝶阀两类。
重锤式液控缓闭蝶式止回蝶阀产品特点：
按照控制体系则分为：重锤式锁定型（S）、重锤式主动保压型（B）。
1.重要由本体、传动机构、液压站、电控箱等四部分组成。
2.阀门本体由阀体、蝶板、阀轴、密封组件等零件组成。
3.传动机构重要由液压缸、摇臂、支持侧板、重锤、杠杆、锁定油缸等连接、传动件组成，是液压动力开，关阀门的重要实行机构。
4.液压站包括油泵机组、手动泵、蓄能器、电磁阀、溢流阀、流量控制阀、截止阀液压集成块、油箱等零部件。
5.阀体均采用卧式结构。
6.阀轴采用长、短轴结构均可。
7.重锤式主动保压型体系中，蓄能器用作体系压力的补偿。
8.重锤式保压锁定型体系中，蓄能器用作体系压力的补偿和锁定油缸的退锁。
9.传动液压缸上设有快关时间调节阀、慢关时间调节阀和快、慢关角度调节阀。
10.手动泵用于体系调试和特别工况下的阀门启闭。
11.液压站、电控箱与阀门本体可以是团体安装，也可以分开安装。一样平常为团体式安装。
12.流量控制阀用于开阀门时间调节。
13.液压体系电磁换向阀控制特性一样平常为正作用型。
