◆产品特点

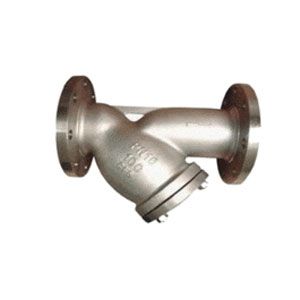

蒸汽过滤器GL41H采用不锈钢双层网结构，结实耐用，具有结构先辈、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户必要设置过滤网的目数，一样平常通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。可按用户要求制作滤网
◆实行标准
设计规范：HG/T 21637
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
产品标识：GB/T 12220
供货规范：JB/T 7928
广泛用于蒸汽、空气、水、油品等多种介质的管线中；珍爱管线体系各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的壅塞和损坏。
一、特点
1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小。重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
4、伸缩型特点：拉伸长度。最大位置可移伸100mm。有利于安装方便。进步工作服从。
二、重要零件部件材料表
| 要主零件部件材料表 | Code 序号 | Parts 零件名称 | Materials 材料 |
| 1 | Bodv 阀体 | CarbonsteelStainlessSteel 碳钢、不锈钢 | |
| 2 | Filter Core Net 滤芯网 | Stainless Steel 不锈钢 | |
| 3 | Gasket 垫片 | Metal graphite 金属石墨 | |
| 4 | Gauze Filter Cap 滤网盖 | CarbonsteeIStainlessSteel 碳钢、不锈钢 |
三、技术参数表
| Model 产品型号 | Nominal Diameter(DN) 公称通径 | Connection 连接体例 | Nominal Pressure fMPa) 公称压力 | Max．Allowable TMP(℃) 最高许可温度 | External Dimensions(mm)形状尺寸 | ||
| L | H1 | H2 | |||||
| GL41H | 15—20 25 | Flange法兰 | 1.6—4.0 | 425 | 160 150 | 53 58 | 70 95 |
| GL41H | 32 | Flange法兰 | 1.6—4．O | 425 | 1 80 | 73 | 120 |
| GL41H | 40 | Flange法兰 | 1.6—4.0 | 425 | 200 | 75 | 1 35 |
| GL41H GL41H | 50 | Flange法兰 | 1.6—4.0 | 425 | 230 | 80 | 1 65 |
| GL41H | 65 | Flange法兰 | 1.6—4.0 | 425 | 270 | 93 | 1 80 |
| GL41H | 80 | Flange法兰 | 1.6—4．O | 425 | 290 | 1 00 | 1 89 |
| GL41H | 1 00 | Flange法兰 | 1.6—4.0 | 425 | 310 | 1 1 0 | 235 |
| GL41H | 125 | Flange法兰 | 1.6—4.0 | 425 | 400 | 125 | 280 |
| GL41H | 1 50 | Flange法兰 | 1.6—4.0 | 425 | 430 | 143 | 345 |
| GL41H | 200 | Flange法兰 | 1.6—4．O | 425 | 500 | 170 | 410 |
| GL41H | 250 | Flange法兰 | 1.6—4.0 | 425 | 590 | 203 | 610 |
| GL41H | 300 | Flange法兰 | 1.6—4.0 | 425 | 650 | 230 | 690 |
| GL41H | 350 | Flange法兰 | 1.6—4.0 | 425 | 700 | 255 | 780 |
