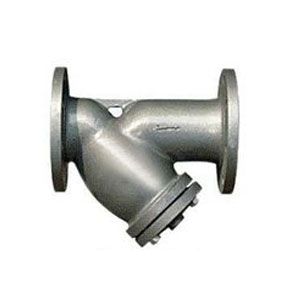

【产品名称:Y型蒸汽过滤器、蒸汽过滤器】
【产品型号:GL41H】
蒸汽过滤器产品简介:
蒸汽过滤器它可以把蒸汽中92%以上大于10μm粒径的颗粒星散出去。具有寿命长,不需替换,阻力小且使用过程中阻力不变等好处。滤芯是由纤维介质、滤网、海绵等材料组成,具有耐温好、精度高、使用寿命长、可反吹清洗重复使用等特点,该级重要是过滤蒸汽中0.5~10μm的颗粒。广泛用于蒸汽、空气等多种介质的管线中;珍爱管线锅炉等体系各种设备、水泵、阀门等。免受管道同、铁锈、焊渣等杂质,带来的壅塞和损坏。
蒸汽过滤器工作原理:
GL41H蒸汽过滤器是由阀体和滤网组成,阀体为碳钢或不锈钢,过滤网采用不锈钢双层网结构,结实耐用,具有结构先辈、流阻小、排污方便等特点。介质通过滤网阻挡蒸汽管路中的锈蚀物和锅炉污垢等杂质,以延伸管道体系中各种阀门的工作寿命。当必要清洗时,只要将可拆卸的滤筒掏出,清洗后重新装入即可,因此,使用维护极为方便。
蒸汽过滤器产品特点:
1、抗污性强,排污方便、流通面积大、压力损失小、结构简单,体积小、重量轻。
2、滤芯网材质均为全不锈钢制作,耐腐蚀性强、使用寿命长。
3、过滤网密度为200目,可按客户要求精度配备过滤网。
重要零部件材料表:
要主零件部件材料表 | Code 序号 | Parts 零件名称 | Materials 材料 |
1 | Bodv 阀体 | CarbonsteelStainlessSteel 碳钢、不锈钢 | |
2 | Filter Core Net 滤芯网 | Stainless Steel 不锈钢 | |
3 | Gasket 垫片 | Metal graphite 金属石墨 | |
4 | Gauze Filter Cap 滤网盖 | CarbonsteeIStainlessSteel 碳钢、不锈钢 |
蒸汽过滤器重要形状和连接尺寸:
Model 产品型号 | Nominal Diameter(DN) 公称通径 | Connection 连接体例 | Nominal Pressure fMPa) 公称压力 | Max.Allowable TMP(℃) 最高许可温度 | External Dimensions(mm)形状尺寸 | ||
L | H1 | H2 | |||||
GL41H | 15—20 25 | Flange法兰 | 1.6—4.0 | 425 | 160 150 | 53 58 | 70 95 |
GL41H | 32 | Flange法兰 | 1.6—4.O | 425 | 1 80 | 73 | 120 |
GL41H | 40 | Flange法兰 | 1.6—4.0 | 425 | 200 | 75 | 1 35 |
GL41H | 50 | Flange法兰 | 1.6—4.0 | 425 | 230 | 80 | 1 65 |
GL41H | 65 | Flange法兰 | 1.6—4.0 | 425 | 270 | 93 | 1 80 |
GL41H | 80 | Flange法兰 | 1.6—4.O | 425 | 290 | 1 00 | 1 89 |
GL41H | 1 00 | Flange法兰 | 1.6—4.0 | 425 | 310 | 1 1 0 | 235 |
GL41H | 125 | Flange法兰 | 1.6—4.0 | 425 | 400 | 125 | 280 |
GL41H | 1 50 | Flange法兰 | 1.6—4.0 | 425 | 430 | 143 | 345 |
GL41H | 200 | Flange法兰 | 1.6—4.O | 425 | 500 | 170 | 410 |
GL41H | 250 | Flange法兰 | 1.6—4.0 | 425 | 590 | 203 | 610 |
GL41H | 300 | Flange法兰 | 1.6—4.0 | 425 | 650 | 230 | 690 |
GL41H | 350 | Flange法兰 | 1.6—4.0 | 425 | 700 | 255 | 780 |
