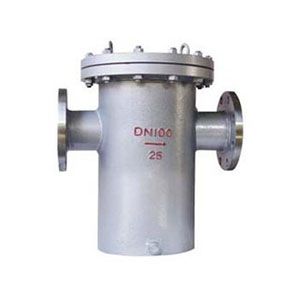

SBL纵贯蓝式过滤器概述
纵贯篮式过滤器是工业生产中不可缺少的管道附件,安装在管道上能滤除流体中的固体杂质,保证管线设备体系正常地运行,可使流体更加纯净,获得理想的工业产品;使用一段时间后打开上盖掏出象提蓝子式的过滤网,一经洗刷即可以恢复如新。因此,在石油、化工、制药、食品等行业中得到了广泛的应用,深受用户的青睐。
蓝式过滤器用途
纵贯蓝式过滤器适用于各种工业生产部门中液体物料的过滤,重要有石油、化工生产中弱腐蚀性物料,如:水、氨、油晶和烃类;化工生产中的腐蚀性物料,如:烧碱、纯碱、脂肪酸等;制冷工艺生产中的低温物料,如;甲烷、液氢、液氧等;轻工、食品、医药生产中具有卫生要求的物料;如各种饮料、乳成品、酒类、糖类和医药等。
重要零件材料
壳体材质 | 铸铁、碳钢 | 不锈钢 |
滤框滤网材质 | 不锈钢 | |
密封件材质 | 耐油石棉、柔性石墨、聚四氟乙烯 | |
工作温度(℃) | -30~+380 | -80~+450 |
公称压力(MPa) | 0.6~6.4 (150Lb~300Lb) | |
过滤精度(目/in) | 10-300 | |
连接体例 | 法兰、对焊 |
B.规格、型号及技术参数:DN25-300 PN0.6-6.4
型号 | 公称通径 | 外型尺寸 | 法兰标准 | 螺堵规格 | |||
DN(mm) | L | D | H | H1 | |||
SBL25 | 25 | 180 | 76 | 260 | 160 | 平焊法兰 (HG5010-58) 或 对焊法兰 (HG5016-58) | ZG3/8〃 |
SBL32 | 32 | 200 | 76 | 270 | 160 | ||
SBL40 | 40 | 260 | 108 | 300 | 170 | ||
SBL50 | 50 | 260 | 108 | 300 | 170 | ||
SBL65 | 65 | 330 | 140 | 360 | 240 | ||
SBL80 | 80 | 340 | 159 | 400 | 250 | ||
SBL100 | 100 | 400 | 219 | 470 | 300 | ||
SBL125 | 125 | 480 | 273 | 550 | 360 | ||
SBL150 | 150 | 500 | 273 | 630 | 420 | ||
SBL200 | 200 | 560 | 325 | 780 | 530 | ZG3/4〃 | |
SBL250 | 250 | 660 | 420 | 930 | 640 | ||
SBL300 | 300 | 750 | 450 | 1200 | 840 | ||
SBL500 | 500 | 1080 | 700 | 1910 | 1050 | ZG1〃 |
