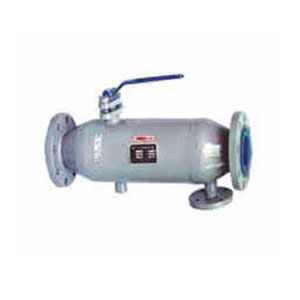

ZPG-L~I型主动反冲洗排污水过滤器是一个能使用低质水进行工业泠却的过滤器,同时也可用于其他必要过滤的工艺过程,它具有冲洗排除杂质功能,一股安装在换热器其他实行机构的前面,定期清冼排除杂质。当正常情况下,转向阀开启,水流经过滤器筒过滤后,由出口排出。当转向阀关闭,排污阀开启时,水流被迫从过滤筒的进口段网孔进入过滤筒外侧,大部分从出口流出,一部份又从过滤器外经杂质收集段网孔进过滤筒内部,对过滤筒产生了反冲洗,达到从过滤筒产生了反冲洗,达到从过滤筒外部冲洗粘附在网孔上杂质的结果,杂质仍通过排污口排出。
形状尺寸 ： ZPG-I型（纵贯式）
| 规格 | A | L | 排污口Dg |
| ZPG-I-100 | 250 | 350 | 32 |
| ZPG-I-125 | 320 | 428 | 40 |
| ZPG-I-150 | 380 | 525 | 50 |
| ZPG-I-200 | 520 | 700 | 65 |
| ZPG-I-250 | 660 | 875 | 80 |
| ZPG-I-300 | 790 | 950 | 100 |
| ZPG-I-350 | 885 | 1200 | 125 |
| ZPG-I-400 | 1040 | 1400 | 150 |
| ZPG-I-450 | 1145 | 1550 | 150 |
| ZPG-I-500 | 1250 | 1700 | 150 |
| ZPG-I-600 | 1460 | 2000 | 200 |
| ZPG-I-700 | 1720 | 2280 | 200 |
| ZPG-I-800 | 1900 | 2500 | 200 |
| ZPG-I-900 | 2180 | 2800 | 200 |
| ZPG-I-1000 | 2470 | 3120 | 250 |
形状尺寸 ：ZPG-L型（直角式）
| 规格 | A | B | L | 排污口Dg |
| ZPG-L-100 | 265 | 160 | 365 | 32 |
| ZPG-L-125 | 315 | 190 | 440 | 40 |
| ZPG-L-150 | 375 | 220 | 520 | 50 |
| ZPG-L-200 | 500 | 260 | 670 | 65 |
| ZPG-L-250 | 625 | 310 | 830 | 80 |
| ZPG-L-300 | 750 | 350 | 1000 | 100 |
| ZPG-L-350 | 875 | 410 | 1180 | 125 |
| ZPG-L-400 | 1000 | 470 | 1350 | 150 |
| ZPG-L-450 | 1150 | 510 | 1500 | 150 |
| ZPG-L-500 | 1250 | 550 | 1680 | 150 |
| ZPG-L-600 | 1500 | 650 | 2000 | 200 |
| ZPG-L-700 | 1720 | 670 | 2280 | 200 |
| ZPG-L-800 | 1900 | 685 | 2500 | 200 |
| ZPG-L-900 | 2180 | 785 | 2800 | 200 |
| ZPG-L-1000 | 2180 | 860 | 3120 | 250 |
