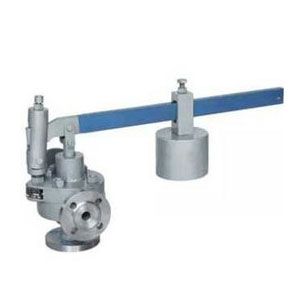

GA49H脉冲式安全阀重要用于电站锅炉、压力容器、减温减压装配等设备,防止压力超过许可最高压力值,保证设备安全运行。
结构简述:
1、通过杠杆和重锤来平衡阀瓣的压力,使阀门保证密封,移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
2、密封面用铁基铬镍不锈钢堆焊而成,阀瓣经热处理,进步了耐磨性和抗冲蚀性。
3、阀门上部带有开启和关闭的电磁铁,机械和电器动作互不干扰。
安装说明:
1、本阀门应与A49H-4型主安全阀配套使用。
2、脉冲安全阀安装时应严酷垂直,杠杆应保持水平,与导向叉两侧面间隙必须均匀。
3、脉冲安全阀安装之前,应将管路冲洗干净。
4、脉冲安全阀引出管与主安全阀的入口管之间应保持肯定较长的距离,电接点压力表和主安全阀入口管之间的距离,不得小于5倍主安全阀入口管径,以免主安全阀动作时,因排汽影响电接点压力表和脉冲安全阀工作的精确性。
形状尺寸和连接尺寸
公称通径DN(mm) | 尺 寸(mm) | |||||||||
D | D1 | D2 | D3 | Z-Фd | H1 | H2 | L | L1 | Lo | |
25 | 115 | 85 | 65 | 58 | 4-14 | 90 | 125 | 100 | 100 | 670 |
