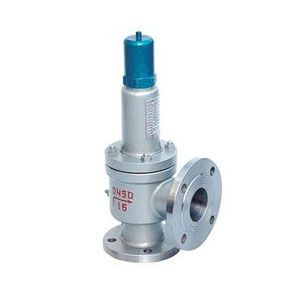

WA42Y波纹管平衡式安全阀适用于工作温度≤200℃存在不稳固背压或有毒、腐蚀性介质的设备或管路上,作为超压珍爱装配。
重要零部件材料:
NO. | 零件名称 | WA42Y-C型材料 | WA42Y-P型材料 | WA42Y-R型材料 |
1 | 阀体 | WCB | ZG1Cr18Ni8Ti,304 | CF8M |
2 | 阀座 | 2Cr13 | 1Cr18Ni8Ti | 316 |
3 | 调节圈 | 2Cr13 | 1Cr18Ni8Ti | 0Cr18Ni12Mo2Ti |
4 | 阀瓣 | 2Cr13 | 1Cr18Ni8Ti | 316 |
5 | 反冲盘 | 2Cr13 | 1Cr18Ni8Ti | 316 |
6 | 波纹管 | 304 | 304 | 316 |
7 | 导向套 | 2Cr13 | 1Cr18Ni8Ti | 0Cr18Ni12Mo2Ti |
8 | 阀盖 | ZG230-450 | ZG230-450 | ZG230-450 |
9 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
形状尺寸和连接尺寸:
型号 | 公称通径 | do | D | K | g | g1 | b | f | f1 | Z-ød | L | L1 | ≈H |
WA42Y-16 WA42Y-16P WA42Y-16R | 25 | 16 | 115 | 85 | 65 | 16 | 2 | 4-14 | 110 | 95 | 378 | ||
32 | 20 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 100 | 378 | |||
40 | 25 | 150 | 110 | 85 | 18 | 3 | 4-18 | 120 | 110 | 406 | |||
50 | 32 | 165 | 125 | 100 | 20 | 3 | 4-18 | 135 | |||||
