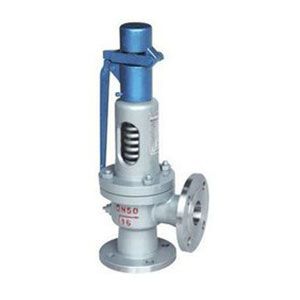

产品型号:A47H
产品口径:DN20-300
产品压力:0.6~10.0MPa
产品材质:铸钢、不锈钢、合金钢等
A47H带扳手弹簧微启式安全阀阀门适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压珍爱装配。
1.【带扳手弹簧微启式安全阀】应用范围:
适用于工作温度≤350℃的蒸汽、空气等介质
2.【带扳手弹簧微启式安全阀】标准规范:
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
3.【带扳手弹簧微启式安全阀】零件材料与工况:
NO | 零件名称 | 材料 |
1 | 阀体 | WCB |
2 | 阀座 | ZG2Cr13 |
3 | 调节圈 | ZG2Cr13 |
4 | 阀瓣 | 2Cr13 |
5 | 导向套 | 2Cr13 |
6 | 阀盖 | ZG230-450 |
7 | 弹簧 | 50CrVA |
8 | 阀杆 | 2Cr13 |
9 | 扳手 | ZG200-400 |
10 | 调整螺杆 | 45 |
11 | 珍爱罩 | ZG200-400 |
12 | 密封面材料 | "H"堆焊D507,"Y"堆焊Co基硬质合金 |
4.【带扳手弹簧微启式安全阀】重要尺寸及重量:
型号 | 公称通径 | do | D | K | g | g1 | b | f | f1 | Z-ød | DN’ | D1 | K1 | g2 | g’ | b1 | f’ | f1’ | Z1-ød1 | L | L1 | ≈H |
A47H-16C | 20 | 15 | 105 | 75 | / | 55 | 16 | 2 | / | 4-14 | 20 | 105 | 75 | 55 | / | 16 | 2 | / | 4-14 | 100 | 85 | 270 |
25 | 20 | 115 | 85 | / | 65 | 16 | 2 | / | 4-14 | 25 | 115 | 85 | 65 | / | 16 | 2 | / | 4-14 | 100 | 85 | 270 | |
32 | 25 | 140 | 100 | / | 78 | 18 | 2 | / | 4-18 | 32 | 140 | 100 | 78 | / | 18 | 2 | / | 4-18 | 115 | 100 | 312 | |
40 | 32 | 150 | 110 | / | 85 | 18 | 3 | / | 4-18 | 40 | 150 | 110 | 85 | / | ||||||||
