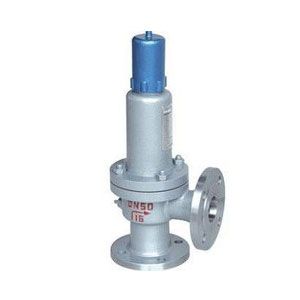

进口弹簧微启封闭式安全阀_上海沪贡阀门制造有限公司（2021版）

NO	A41封闭式微启型零件名称	A41H-C/KA41Y-C材料	A41Y-P/KA41Y-P材料	A41Y-R/KA41Y-R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	调节圈	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
4	阀瓣	2Cr13/1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	导向套	ZG2Cr13/1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	阀盖	ZG230-450	ZG230-450	ZG230-450
7	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
8	阀杆	2Cr13	2Cr13	1Cr18Ni12Mo2Ti
9	调整螺杆	45	2Cr13	2Cr13
10	珍爱罩	ZG200-400	ZG200-400	ZG200-400
	密封面材料	堆焊D507	堆焊Co基硬质合金

【形状尺寸和连接尺寸】

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN'	D1	K1	g2	g'	b1	f'	f1'	Z1-ød1	L	L1	H
A41H-16C A41Y-16P A41Y-16R KA41Y-16C KA41Y-16P	20	15	105	75		55	16	2		4-14	20	105	75	55		16	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	25	115	85	65		16	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	32	140	100	78		18	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	40	150	110	85		18	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	50	165	125	100		20	3		4-18	135	120	370
	65	50	185	145		120	20	3		4-18	65	185	145	120		20	3		4-18	140	130	375
	80	65	200	160		135	20	3		8-18	80	200	160	135		20	3		8-18	160	135	373
	100	80	220	180		155	22	3		8-18	100	220	180	155		22	3		8-18	170	160	513
	125	100	250	210		185	22	3		8-18	125	250	210	185		22	3		8-18	190	190	560
	150	125	285	240		210	24	3		8-23	150	285	240	210		24	3		8-23	205	195	570
	200	150	340	295		265	26	3		12-23	200	340	295	265		26	3		12-23	240	230	717
	250	200	405	355		320	30	3		12-26	250	405	355	320		30	3		12-26	350	320	940
	300	250	460	410		375	30	4		12-26	300	460	410	375		30	4		12-26	350	320	980
A41H-25 A41Y-25P A41Y-25R KA41Y-25 KA41Y-25P	20	15	105	75		55	16	2		4-14	20	105	75	55		16	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	25	115	85	65		16	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	32	140	100	78		18	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	40	150	110	85		18	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	50	165	125	100		20	3		4-18	135	120	370
	65	50	185	145		120	22	3		8-18	65	185	145	120		20	3		4-18	140	130	375
	80	65	200	160		135	24	3		8-18	80	200	160	135		20	3		8-18	160	135	373
	100	80	230	190		160	24	3		8-23	100	220	180	155		20	3		8-18	170	160	513
	125	100	270	220		188	28	3		8-26	125	250	210	185		22	3		8-18	190	190	560
	150	125	300	250		218	30	3		8-26	150	285	240	210		24	3		8-23	205	195	570
	200	150	360	310		278	34	3		12-26	200	340	295	265		26	3		12-23	240	230	717
	250	200	425	370	&nbsnbsp;	332	36	3		12-30	250	405	355	320		30	3		12-26	350	320	940
	300	250	485	430		390	40	4		16-30	300	460	410	375		30	4		12-26	350	320	980
A41H-40 A41Y-40P A41Y-40R KA41Y-40 KA41Y-40P	20	15	105	75	51	55	16	2	4	4-14	20	105	75	55		16	2		4-14	100	85	276
	25	20	115	85	58	65	16	2	4	4-14	25	115	85	65		16	2		4-14	100	85	276
	32	25	140	100	66	78	18	2	4	4-18	32	140	100	78		18	2		4-18	115	100	285
	40	32	150	110	76	85	18	3	4	4-18	40	150	110	85		18	3		4-18	120	110	292
	50	40	165	125	88	100	20	3	4	4-18	50	165	125	100		20	3		4-18	135	120	370
	65	50	185	145	110	120	22	3	4	8-18	65	185	145	120		20	3		4-18	140	130	375
	80	65	200	160	121	135	22	3	4	8-18	80	200	160	135		20	3		8-18	160	135	373
	100	80	235	190	150	160	24	3	4.5	8-23	100	220	180	155		22	3		8-18	170	160	513
	125	100	270	220	176	188	28	3	4.5	8-26	125	250	210	185		22	3		8-18	190	190	560
	150	125	300	250	204	218	30	3	4.5	8-26	150	285	240	210		24	3		8-23	205	195	570
	200	150	375	320	260	282	38	3	4.5	12-30	200	340	295	265		26	3		12-23	240	230	717
	250	200	450	385	313	345	42	3	4.5	12-34	250	405	355	320		30	3		12-26	350	320	940
	300	250	515	450	364	408	46	4	4.5	16-34	300	460	410	375		30	4		12-26	350	320	980
A41H-64 A41Y-64 A41Y-64P A41Y-64R	20	15	130	90	51	68	20	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	268
	25	20	140	100	58	78	22	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	268
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66
