进口弹簧微启封闭式高压安全阀

作者:valves 发布时间:2021-01-16 00:00:00点击:

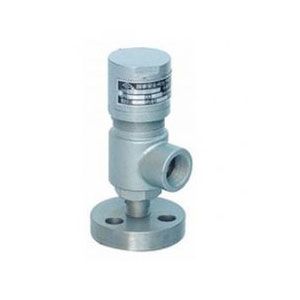

进口弹簧微启封闭式高压安全阀
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口弹簧微启封闭式高压安全阀制造商,,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口弹簧微启封闭式高压安全阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

一、A41Y弹簧微启封闭式高压安全阀概述

A41Y-160、320型弹簧微启封闭式高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-160P/320P、A41Y-160R/320R型适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上,作为超压珍爱装配。连接法兰按JB/T2769-92的标准。

二、A41Y弹簧微启封闭式高压安全阀结构简述

1、弹簧微启式安全阀具有结构简单、密封性能好、开启压力正确、排放能力大、回座压差小、调整方便等特点。

2、喷嘴型阀座:阀座为位伐尔喷嘴型阀座,蒸汽流经阀座出口处时达到音速,排放系数大,阀座密封面堆焊钴铬钨硬质合金,耐磨抗冲蚀,寿命长。

3、热弹性阀瓣:阀瓣设计为热弹性结构,行使其在介质压力下细小的变形,进步密封能力,战胜安全阀在介质压力下临近整定压力时的前泄征象。阀瓣密封面采用先辈的激光淬火技术,进步了硬度、耐磨性、抗冲抗性。

4、调节螺母:通过调整调节螺母,调整弹簧压缩量,使阀门能够很方便、很敏捷地获得正确的整定压力。

5、背压调整套:调整阀瓣背压的辅助机构,通过背压调整套调整,可获得合适的回座压差。上调时,使阀门背压降低。下调时,使阀门背压进步。

三、A41Y弹簧微启封闭式高压安全阀安装说明

1、安全阀必须垂直安装,并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。

2、安全阀的出口必须装设适当的膨胀节,以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大,长度尽可能短,避免拐弯。排放管及膨胀节重量不应作用在安全阀上,应固定在建筑上。排放管的中间线与阀体的中间线间距离尽可能的短。对每台安全阀都应单独装设排放管。

3、消声器的出口处要有充足的面积,防止产生背压影响阀门的排放能力。

四、A41Y弹簧微启封闭式高压安全阀重要零部件材料

NO零件名称A41Y-160材料A41Y-160P材料A41Y-160R材料
1法兰35/35CrMoA2Cr131Cr18Ni9Ti
2阀座2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
3阀体35/401Cr18Ni9Ti1Cr18Ni12Mo2Ti
4阀瓣2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
5导向套2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
6弹簧50CrVA50CrVA包覆氟塑料50CrVA包覆氟塑料
7阀杆2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
8阀盖ZG230-4501Cr18Ni9Ti1Cr18Ni9Ti
9调整螺杆452Cr132Cr13
10阀帽ZG200-4001Cr18Ni9Ti1Cr18Ni9Ti

阀座、阀瓣密封面堆焊Co基硬质合金

五、A41Y弹簧微启封闭式高压安全阀 形状尺寸和连接尺寸

型号公称 通径dodMDKZ-¢dbd1M1D1K1Z1-¢d1b1LL1≈H
A41Y-160 (单法兰)15820M24×295603-1820/M33×236///508085
201025M27×295603-1820/M33×248///508085
251228M33×2105683-1820/M33×248///508085
A41Y-16010818M24×295603-182029M42×2115804-182295100261
15820M24×295603-182029M42×2115804-182295100261
201027M33×2105683-182029M42×2115804-182295100261
251228M33×2105683-182050M64×31651156-2632130135285
3212.14.1637M42×2115804-182250M64×31651156-2632130135285
402047M52×21651156-262865M80×32001456-2940165165350
502558M64×31651156-263280M100×32251706-3380165165380
A41Y-32010818M24×295603-182029M42×2115804-182295100261
15827M33×2105683-182029M42×2115804-182295100261
201030M36×2110753-182029M42×2115804-182295100261
251235M42×2115804-182250M64×31651156-2632130135285
3212.14.1641M48×2135954-222550M64×31651156-2632130135285
402058M64×21651156-263265M80×32001456-2940165115350
502570M80×22001456-294080M100×32251706-3350165165380
