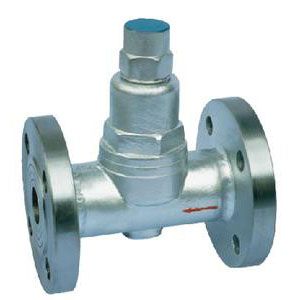

可调双金属片蒸汽疏水阀是热静力型疏水阀中结构最结实的疏水阀。它的好处是：不怕水击，耐高压，体积小，重量轻，不怕冻，能主动排空气，任意位置都可安装；背压率大于80% 。
可调双金属片蒸汽疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采温顺许可存有高温凝结水的加热设备疏水，使用范围很广。
CS17H型可调双金属片蒸汽疏水阀特点 :
1.疏水阀可调整凝结水的排放温度，有用地行使凝结水的显热。
2.阀前始终有凝结水，形成水封，无蒸汽走漏。
3.可任意角度安装，并随时可调整排水温度。
4.抗水击，排气性能精良。
5.球面关闭体例，使用寿命长
CS17H型可调双金属片蒸汽疏水阀工作原理
双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装配刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。当冷凝水温度逐步升高，双金属片感温元件开始弯曲变形，并把阀心推向关闭位置。在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽走漏，节能结果好。
CS17H型可调双金属片蒸汽疏水阀型号规格外型尺寸 ：
| 疏水阀产品型号 | 公称通径 DN | 疏水阀连接体例 | 使用压力范围（MPa） | 最高许可温度℃ | 调整温度℃ | 阀体材质 | 阀体材质 | 形状尺寸（mm） | |||
| L | H1 | H2 | W | ||||||||
| TB6 （CS17H-16C） | 15-20 25 | 内螺纹ZG1/2“~1” | 0.01~1.6 | 220 | 220 | 50~180 | A105(25) | 90 95 | 109 | 35 | 58 |
| TB6F CS47H-16C） | 15-20 25 32-50 | 法兰 | 0.01~1.6 | 220 | 220 | 50~180 | A105(25) | 150 160 230 | 109 | 35 | 58 |
| TB6W （CS67H-16C） | 15-20 25 | 承插焊 | 0.01~1.6 | 220 | 220 | 50~180 | A105(25) | 90 95 | 109 | 35 | 58 |
| TB11 （CS17H-16C） | 15-20 25 | 内螺纹ZG1/2“~1” | 0.01~1.6 | 220 | 220 | 60~190 | A105(25) | 90 95 | 109 | 35 | 58 |
| TB11F （CS47H-16C） | 15-20 25 32-50 | 法兰 | 0.01~1.6 | 220 | 220 | 60~190 | A105(25) | 150 160 230 | 109 | 35 | 58 |
| TB3 （CS67H-16C） | 15-20 25 | 内螺纹ZG1/2“~1” | 0.01~1.6 | 350 | 350 | 50~190 | A105(25) | 90 95 | 85 | 23 | 54 |
| TB3F （CS67H-16C） | 15-20 25 | 法兰 | 0.01~1.6 | 350 | 350 | 50~190 | A105(25) | 150 160 | 85 | 23 | 54 |
| TB3W （CS67H-16C） | 15-20 25 | 承插焊 | 0.01~1.6 | 350 | 350 | 50~190 | A105(25) | 90 95 | 85 | 23 | 54 |
| TB5 （CS17H-21C） | 15-20 25 | 内螺纹ZG1/2“~1” | 0.01~2.1 | 350 | 350 | 50~200 | A105(25) | 90 95 | 85 | 23 | 54 |
| TB5F （CS47H-21C） | 15-20 25 | 法兰 | 0.01~2.1 | 350 | 350 | 50~200 | A105(25) | 150 160 | 85 | 23 | 54 |
| TB5W （CS67H-21C） | 15-20 25 | 承插焊 | 0.01~2.1 | 350 | 350 | 50~200 | A105(25) | 90 95 | 85 | 23 | 54 |
