进口可调双金属片型蒸汽疏水阀

作者：valves 发布时间：2021-01-15 00:00:00点击：

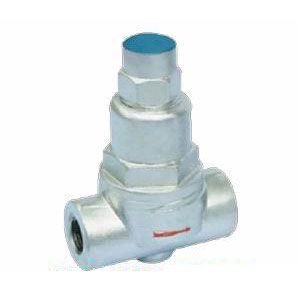

进口可调双金属片型蒸汽疏水阀

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口可调双金属片型蒸汽疏水阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口可调双金属片型蒸汽疏水阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

CS17H可调双金属片型蒸汽疏水阀结构独特、性能精良、排水量大、漏汽温度可调节，过冷度在2℃左右，可能排除大量冷空气和其它不凝汽体，不会产生汽堵征象。可替换内件，易于维修和调整。

重要性能规范

型号Type/项目Item	CS17H-16C CS47H-16C CS67H-16C	CS17H-25 CS47H-25 CS67H-25	CS17H-40 CS47H-40 CS67H-40	单位 Unit
公称压力 Nominal Pressure	1.6	2.5	4.0	Mpa
壳体试验压力 Shell Test Pressure	2.4	3.8	6.0
最高工作压力 Max	1.6	2.5	4.0
最高工作温度Max Works Temperature	203	220	247	℃
最高许可温度Max Vouchsafement Temperature	425	425	425	℃
工作介质 Working Medium	蒸汽、凝结水Stemam

重要零件材料

型号Type/项目Item	17 CS47H-　　 671625C40
阀体Body	碳钢Carbon Steel
阀盖Donner	碳钢Carbon Steel
阀芯	不锈钢Atainless Steel
阀座Seat	不锈钢Atainless Steel
热敏元件	热双金属片
过滤器Percolator	不锈钢Atainless Steel

重要外型及连接尺寸

型号 Type	DN	螺纹连接				承接焊连接					法兰连接
		RC	L	H	W	L	H	W	d’	T	L	H	D	K	d	C	F	N-φ
		(mm)				(mm)					(mm)
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	230	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	100	92	82	22	12	250	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18

声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！

技术QQ;2412941573

销售电话 :13917052988 (微信同号）。
