进口倒置桶式蒸汽疏水阀

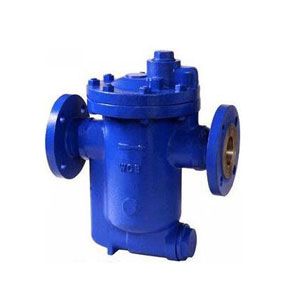

CS45H倒置桶式蒸汽疏水阀

产品口径：DN15-65

产品简介：制造标准：中国GB,化工标准HG,机械部JB,

美标ANSI,API,日本JIS,JPI,德标DIN,英标BS生产。

阀体材质：不锈钢,钛合金钢,铬钼钢,低温钢,锻钢,

铜,铸铁,铸钢,碳钢,WCB,WC6,WC9,20#,25#,A105,

F11,F22,304,304L,316,316L等。

工作压力1.0Mpa-50.0Mp,个别产品可耐到100.0Mp。

工作温度：-196℃-650℃,个别产品可耐到1200℃

连接体例：卡箍,卡套,承插焊,对焊,焊接,

法兰,外螺纹,内螺纹。

驱动体例：电动,液动,气动,手动。

工作原理：

倒吊桶式蒸汽疏水阀它是行使冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆体系连接倒吊桶，战胜蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装配刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水敏捷排出，装配很快提拔温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能主动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。

产品特点：

1.对凝结水的发生量适应性强，即可间歇排放，又可延续排放。

2.内部装有大排量的双阀座差压机和SCCV关闭体系，体积小而排量大。

3.内部零件悉数采用不锈钢材质，并且安装在阀盖上，维修保养极为方便。

4.背压率高（80％）。

5.汽水星散可靠，水汽经U型通道从阀体下部进入，阀内始终处于水封状况，能有用阻止蒸汽走漏。

6.敞口型的浮子抗水击，设有排气孔，防止汽锁或气堵征象，非凝结性的高温气体也可排除。

重要零件材料：

重要技术参数和性能指标:

重要形状尺寸：
