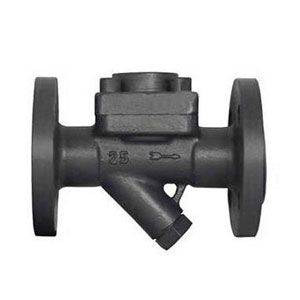

热动力圆盘式蒸汽疏水阀是根据热动力学原理，行使蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压转变，使动作件阀片上下压差转变，启动阀片开启和关闭，从而达到阻汽排水目的。广泛用于蒸汽主管道，伴热管道，夹套蜗及各种小型蒸汽设备。
热动力圆盘式蒸汽疏水阀重要用途
适用于高温蒸汽主管和过热汽管网的阻汽排水。
热动力圆盘式蒸汽疏水阀工作原理
热动力圆盘式蒸汽疏水阀行使蒸汽和凝结水通过阀孔时流速和体积产生转变的不同热力学性子，驱动阀片开关阀座孔，从而达到阻汽排水的目的。
热动力圆盘式蒸汽疏水阀结构特点
1、本阀结构坚固、重量轻、体积小使用压力范围大，不需任何调节。
2、具有空气排放装配，敏捷排除空气、保证快速启动。
3、可承受过热蒸汽、抗冰冻能力强，安装不受限定，均能正常工作。
热动力圆盘式蒸汽疏水阀重要技术参数
| 型号 | 公称通径 | L | H | H1 | Ф |
| CS19H 16 CS69H 25 (Y型) 40 | 15 | 90 | 110 | 50 | 53 |
| 20 | 90 | 112 | 52 | 53 | |
| 25 | 90 | 118 | 56 | 53 | |
| 32 | 130 | 160 | 81 | 77 | |
| 40 | 130 | 160 | 81 | 77 | |
| 50 | 130 | 195 | 95 | 80 | |
| CS49H 16 25 (Y型) 40 | 15 | 150 | 110 | 50 | 53 |
| 20 | |||||
| 25 | 160 | ||||
| 32 | 230 | 148 | 70 | 68 | |
| 40 | |||||
| 50 | 158 | 77 | 77 | ||
| 65 | 250 | 173 | 80 | ||
| CS19W 16 CS69W 25P 40 | 15 | 75 | 97 | 53 | 44 |
| 20 | 90 | 115 | 68 | 60 | |
| 25 | 95 | 120 | 68 | 63 | |
| 32 | 130 | 166 | 81 | 78 | |
| 40 | 130 | 166 | 81 | 78 | |
| 50 | 150 | 185 | 93 | 78 | |
| TD42 | 15 | 78 | 91 | 55 | 44 |
| 20 | 90 | 92 | 60 | 47 | |
| 25 | 95 | 104 | 65 | 60 | |
| TD32L | 15 | 150 | 91 | 55 | 44 |
| 20 | 150 | 92 | 60 | 47 | |
| 25 | 160 | 104 | 65 | 60 |
热动力圆盘式蒸汽疏水阀延续排水量
| 型号/尺寸 | 疏水阀的工作压差（△P）.kg/cm2 | ||||||||||||
| 0.5 | 1 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 30 | 35 | 40 | |
| CS19/49 DN8-10 | 80 | 85 | 115 | 150 | 190 | 210 | 250 | 300 | 310 | 350 | 420 | 390 | 510 |
| CS19/49 DN15-20 | 140 | 170 | 250 | 330 | 400 | 490 | 500 | 580 | 600 | 690 | 720 | 800 | 820 |
| CS19/49 DN25 | 190 | 225 | 345 | 480 | 590 | 700 | 750 | 810 | 900 | 990 | 1100 | 1300 | 1390 |
| CS19/49 DN32-50 | 290 | 350 | 500 | 700 | 830 | 995 | 1200 | 1290 | 1310 | 1520 | 1750 | 1800 | 1995 |
注：1、压差是指疏水阀入口端与出口端的压力差
2、排量是指蒸汽凝结水在单位小时内延续排放的量
第二篇 疏水阀系列产品性能和疏水阀的选用与安装细致事项
蒸汽疏水阀的产品概述
蒸汽疏水阀在管道中起的作用是：它会主动排除加热设备或蒸汽管道中的蒸汽凝结水及空气等不凝气体，且不漏出蒸汽。因为疏水阀具有阻汽排气的作用，可使蒸汽加热设备均匀给热，充分行使蒸汽潜热防止蒸汽管道中发生水锤。
蒸汽疏水阀的使勤奋效
1、蒸汽损失最小
2、寿命长，性能可靠
3、能排出空气
4、能排出二氧化碳气体
5、耐腐蚀
6、能在背压下工作
7、能防污物堵塞
