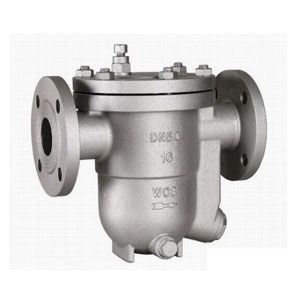

一、CS41H自由浮球式蒸汽疏水阀用途
CS11H/CS41H自由浮球蒸汽疏水阀用于蒸汽管网及设备中，能主动排出凝结水、空气及其它不凝结气体，并防止水蒸汽走漏的疏水器，疏水 阀也叫阻汽排水阀。疏水阀基本的工作原理就是行使蒸汽和水的重量差和温度差来实现疏水的目的。该阀在蒸汽加热体系中起到阻汽排水作用，选择合适的疏水阀， 可使蒸汽加热设备达到最高工作服从。
二、CS41自由浮球式蒸汽疏水阀工作原理
CS41H自由浮球式蒸汽疏水阀行使浮力原理，浮球根据凝结水量的多少，随水位的转变而作升降，主动调节阀座孔的开度，延续排放凝结水，当凝结水制止进入时，浮球降的底部，回到关闭位置，排水制止，因为排水阀座孔总是在凝结水位以下，形成水封、水、气天然星散，达到无蒸汽走漏
三、CS41H自由浮球式蒸汽疏水阀特点
1、能拓饱和凝结水，回执设备内不含有水先蕴蓄，从而获得最高的加热服从
2、蒸汽压力转变时，不受影响，能延续工作性能稳固
3、漏汽变幻无常小，采用先辈研磨工艺制造，浮球精度高，密封性能好
4、主动排空气性能好
5、寿命长，浮球的整个球面都可以做密封面，无集中磨损。
四、CS41H自由浮球式蒸汽疏水阀重要性能参数
| 型号 | 工作压力/MPa | 适用温度/℃ | 适用介质 | 阀体材料 |
| CS41H-16 | 1.6 | ≤200 | 水、蒸汽 | 铸铁 |
| CS41H-16C | 1.6 | ≤200 | 水、蒸汽 | 碳钢 |
| CS41H-40 | 4 | ≤200 | 水、蒸汽 | 碳钢 |
五、CS41H自由浮球式蒸汽疏水阀形状连接尺寸
| 产品型号 | 口径 | 尺寸 | |||||||
| DN | L | H | D | D1 | D2 | b | f | Z-фd | |
| CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-ф14 |
| 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-ф14 | |
| 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | |
| 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | |
| CS41H-16/25/40C-D | 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-ф18 |
| 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-ф18 | |
| 50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-ф18 | |
| 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-ф18 | |
| CS41H-16/25/C-F | 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-ф18 |
| 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-ф18 | |
| 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-ф18 | |
| 125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-ф18 | |
| 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-ф23 | |
