进口自由浮球式蒸汽疏水阀

作者：valves 发布时间：2021-01-15 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口自由浮球式蒸汽疏水阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口自由浮球式蒸汽疏水阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

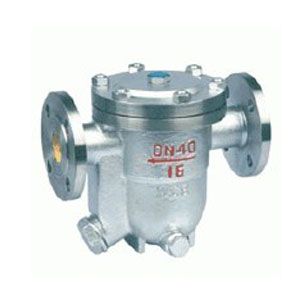

CS41H自由浮球式蒸汽疏水阀是主动阀门尤其对压力低、排水量低和温度稳固性要求高，不宜带存凝结水的蒸汽设备更为适用。本产品根据浮力的原理，使阀体内的浮球随水位转变作升降活动，以达到阀门启闭，即排水阻汽的作用。能延续排水、性能稳固、排水量大、漏水量小。能排延续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳固。有主动排冷空气装配，无汽锁征象，工作平衡无噪音。

重要形状及连接尺寸

尺寸 Dimensions	型号Type	CS11H-16C
	口径 DN	15	20	25	32	40	50
	L	150	150	150	270	280	290
	H	195	195	195	250	290	300
	H1	103	103	103	108	108	108

重要零件材料

产品型号 Produstion Type	口径	尺寸Dimensions
产品型号 Produstion Type	DN	L	H	D	D1	D2	b	f	Z-φd
CS41H-16C-B2540	15	195	195	95	65	45	14	2	4-φ14
	20	195	200	105	75	55	14	2	4-φ14
	25	215	225	115	85	65	14	2	4-φ14
CS41H-16C-D2540	25	270	245	115	85	65	14	2	4-φ14
	32	270	250	135	100	78	16	2	4-φ18
	40	280	290	145	110	85	16	3	4-φ18
	50	290	300	160	125	100	16	3	4-φ18
CS41H-16C-F25	50	410	380	160	125	100	16	3	4-φ18
	65	410	380	180	145	120	18	3	4-φ18
	80	430	420	195	160	135	20	3	8-φ18
	100	430	440	215	180	155	20	3	8-φ18
	125	480	510	245	210	185	22	3	8-φ18
	150	480	510	280	240	210	24	3	8-φ23
