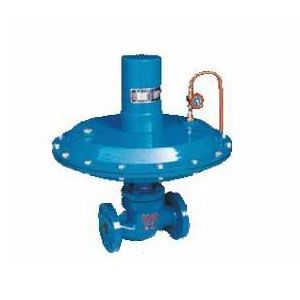

ZZYW型独立式差压调节阀
ZZYW型独立式差压调节阀是一种无需外加能源，行使被控介质自身能量当动力源，引入实行机构膜室产生推力，控制节流元件活动达到主动调节。重要用于各种工业炉气体燃烧体系，控制甲、乙两种燃料混合比流量，达到理想的然料条件：用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节：用于各种油品、化学品、液体储罐气封。
重要技术参数
| 重要技术参数 | ||||||||
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
| 公称压力（MPa） | 1.0 1.6 | |||||||
| 固有流量特征 | 快开 | |||||||
| 保证调压阀正常工作 的最小压差P（MPa） | ≥0.01 | |||||||
| 压力分段范围 （KPa） | 0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100 | |||||||
| 工作温度℃ | ≤80 | |||||||
| 适合介质 | 气体、蒸汽、低粘度液体 | |||||||
| 法兰尺寸、型式 | PN10、16、GB9113-88凸式 或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） ? | |||||||
| 结构长度 | 按GB12221-89标准 | |||||||
重要性能指标
| 控制精度％ | ±10 | |||||||||||
| 许可泄 漏量 | 硬密封（L/H） | 单座（Ⅳ级）：≤10-4阀额定容量：双座（Ⅱ级）、≤5×10-3×阀额定容量 | ||||||||||
| 软密封 （ml/min） | DN(mm) | |||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 | |||||
许用介质与温度的关系
| 公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||
| 压力调节范围 （Kpa） | 0.5～30 | φ394 | |||||||||
| 28～50 | φ308 | φ394 | |||||||||
| 48～100 | φ308 | ||||||||||
形状尺寸
| 公称通径 DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 法兰距离L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 |
| 实行器宽K | 395 | |||||||
| 总高度H | 456 | 465 | 470 | 470 | 480 | 490 | 490 | 510 |
| 导压管接口螺纹 | M16×1.5 | |||||||
| 重量Kg | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 |
阀门重要零件及保举使用温度范围
| 零件名称 | 材料 | 温度范围 | |
| 阀体、阀盖 | HT200 | -20～200℃ | |
| ZG230-450 | -40～450℃ | ||
| ZG1Cr18Ni9Ti | -250～550℃ | ||
| ZG0Cr18Ni12Mo2Ti | -250～550℃ | ||
| 阀芯、阀座 | 1Cr18Ni9Ti | -250～550℃ | |
| 0Cr18Ni12Mo2Ti | -250～550℃ | ||
| (加强)聚四氟乙烯 | -20～200℃ | ||
| 司太莱合金堆焊 | -250～550℃ | ||
| 压力平衡元件 | 波纹管 | 18Ni12Mo2Ti | -160～300℃ |
| 弹簧 | 18Ni12Mo2Ti | -160～250℃ | |
