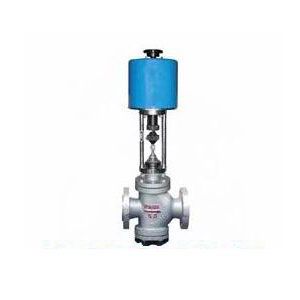

ZAZN型电动双座调节阀
ZAZN型电动双座调节阀，接受来自调节仪表的直流电流旌旗灯号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产主动化控制。
ZAZN型电动双座调节阀描述
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-250℃～450℃，接受旌旗灯号为0～10mA.DC或4～20mA.DC。电动双座调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时走漏量可达到Ⅵ级(零走漏)标准。按填料不同可分为一样平常填料密封和波纹管密封两种，前者用于一样平常场合，而后者用于不许可外漏的特别场合，流量特征为线性或等百分比。配用不同的实行机构可分为通俗型和电子型两种。多种多样品种规格可供选择。
ZAZN型电动双座调节阀特点
阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30％。
可调节范围大，固有可调比为50，流量特征有直线和等百分比。
电动双座调节阀不平衡力小，阀稳固性好，使用压差大。
调节切断型采用软密封结构阀芯，达Ⅵ级走漏标准(零走漏)。
伺服放大器采用深度动态负反馈，可进步主动调节精度。
电动操作器有多种情势，可适用于4～20mA.DC或0～10mA.DC。
电子型电动调节阀可直接由电流旌旗灯号控制阀门开度，无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
ZAZN型电动双座调节阀材质
阀体、阀盖：HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯、阀杆：1Cr18Ni9Ti、司钛莱合金堆焊加强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
衬套：2Cr13
垫片：橡胶石棉板、1Cr18Ni9Ti石棉缠绕垫片
波纹管：1Cr18Ni9Ti
ZAZN型电动双座调节阀尺寸
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流 量系数 Kv | 直线 | 12.1 | 10.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 |
| 等百 分比 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | |
| 额定行程(mm) | 16 | 25 | 40 | 60 | |||||||
| 公称压力(MPa) | 1.01.64.06.4 | ||||||||||
| 固有流量特征 | 直线、等百分比 | ||||||||||
| 固有可调比 | 50 | ||||||||||
| 许可走漏量 | 硬密封：II、IV级软密封：VI级 | ||||||||||
| 工作温度t(℃) | -250～-60-20～200-40～250-40～450-60～450 | ||||||||||
| 旌旗灯号范围(mA.DC) | 0～104～20 | ||||||||||
| 作用体例 | 电关式电开式 | ||||||||||
| 使用环境温度(℃) | 电动调节阀：-20～70伺服放大器：0～50 | ||||||||||
| 使用环境湿度 | 电动调节阀：≤95％伺服放大器：≤85％ | ||||||||||
| 电源电压 | 220V . AC 50HZ380V . AC 50HZ | ||||||||||
