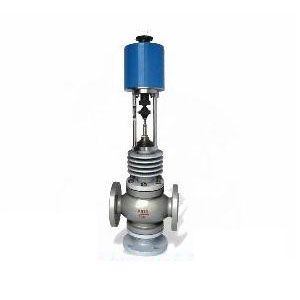

ZAZQ、ZAZX型电动三通合流、分流调节阀
ZAZQ、ZAZX型电动三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动实行机构，接受0~10或4~20mA.DC旌旗灯号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成统一温度流体。三通分流阀将一种流体分成两路流体。
本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制旌旗灯号为0~10或4~20mA.DC。配用不同的实行机构可分为通俗型和电子型两种。
产品特点
流体对阀芯作用方向都处于流开状况，故工作稳固性好。
除了阀盖处衬套导向外，阀芯侧面与阀座内外观也有导向作用，导向面积大，工作可靠。
伺服放大器采用深度动态负反馈，可进步调节精度。
电动操作器有多种情势，可适用于4~20mA.DC或0~10mA.DC
电子型电动调节阀可直接电流旌旗灯号控制阀门开度，无需伺服放大器。
节省主动化投资，与单座、双座或套筒调节阀相比，组成同样的体系可省掉一个阀，简化体系，节省投资。
波纹管密封型对移动的阀杆形成完全的密封，诸绝流体外漏。
重要零件材料
阀体、阀盖：HT200、ZG230~450ZG、1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司太莱合金堆焊
填料：聚四氟乙烯
推杆、衬套：2Cr13
重要技术参数
| 公称普通DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
| 分流 | 85 | 135 | 210 | 340 | 535 | ||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | |||||||
| 流量特征 | 直线 抛物线 | ||||||||||
| 工作温度（℃） | 通俗型：铸铁：-20~200、铸钢：-40~250、铸不锈钢：-60~250 散热型：铸钢：-40~450、铸不锈钢：-60~450 | ||||||||||
| 介质温度（℃） | 200以下（对合流阀而言） | ||||||||||
| 固有可调比R | 30 | ||||||||||
| 公称压力PN（MPa） | 1.0 1.6 4.0 6.4 | ||||||||||
| 许可走漏量 | 硬密封：IV级 软密封：IV级 | ||||||||||
| 作用体例 | 电开、电关 | ||||||||||
| 旌旗灯号范围(mA.DC) | 0~10 4~20 | ||||||||||
| 电源电压 | 22V、50Hz 380V\50Hz 24V AC/DC | ||||||||||
| 环境温度（℃） | 伺服放大器：5~45 实行机构：-10~55 | ||||||||||
| 全行程时间(S) | 通俗型 | 12.5 | 20 | 32 | 48 | ||||||
| 电子型 | 30 | 30 | 48 | 60 | |||||||
| 消费功率（W） | 通俗型 | 28 | 35 | ||||||||
| 电子型 | 6 | 15 | 25 | 40 | |||||||
配套用电动实行机构有关技术参数
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 电动执机机构型号 | 通俗型 | ZAZ-60 DKZ-310 | DKZ-410 | DKZ-410 DKZ-510 | ||||||||
| 电子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ4 | ||||||||
| 电动实行机构推力（N） | 通俗型 | 400 4000 | 6400 | 6400 16000 | ||||||||
| 电子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
许可压差
| 公称通径 (mm) 推力(N) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 400 | 0.57 | 0.37 | 0.24 | 0.15 | ||||||
| 2000 | 1.85 | |||||||||
| 4000 | 5.70 | 3.70 | 2.40 | 1.50 | ||||||
| 6000 | 1.31 | 0.9 | 0.56 | |||||||
| 6400 | 1.40 | 0.96 | 0.60 | 0.15 | 0.11 | 0.06 | ||||
| 8000 | 0.48 | 0.36 | 0.19 | |||||||
| 16000 | 0.96 | 0.71 | 0.38 |
形状尺寸及重量 通俗型 单位：mm
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| A | 460 | 530 | 630 | ||||||||
| B | 230 | 230 | 260 | ||||||||
| H1 | 490 | 540 | 625 | ||||||||
| H2 | 246 | 259 | 273 | 311 | 354 | 366 | 668 | 512 | 587 | 759 | |
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| L1 | 121 | 130 | 140 | 153 | 180 | 225 | 250 | 316 | 372 | 444 | |
| 重量 （kg） | PN1640 | 62 | 64 | 66 | 68 | 93 | 98 | 107 | 129 | 135 | 155 |
| PN64 | 66 | 71 | 75 | 78 | 103 | 121 | 141 | 165 | 180 | 210 | |
电子型 单位：mm
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| D | φ155 | φ162 | φ170 | ||||||||
| H3 | 290 | 325 | 380 | ||||||||
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| L1 | 121 | 130 | 140 | 153 | 180 | 225 | 250 | 316 | 372 | 444 | |
| H2 | 246 | 259 | 273 | 311 | 354 | 366 | 668 | 512 | 587 | 759 | |
| 重量 | PN1640 | 22 | 25 | 26 | 28 | 50 | 56 | 63 | 70 | 80 | 95 |
| PN64 | 26 | 30 | 35 | 37 | 60 | 68 | 88 | 100 | 125 | 140 | |
