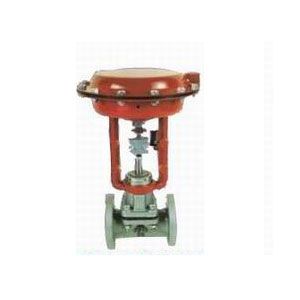

ZXT、ZST气动薄膜、活塞式隔膜调节阀
ZXT、ZST气动薄膜、活塞式隔膜调节阀，采用隔膜与阀体间“山”形凸出面进行密封，与外界隔离（无填料函），阀体流路简单、平滑、可复盖防腐层，分外适合于要求耐腐蚀、剧毒场合。
本系列产品公称压力等级有0.6、1.0MPa，阀体口径范围20~200mm，适用温度范围在150℃以内，走漏量为零。
产品特点
ZXT型采用多弹簧实行机构，高度及重量均可减小30%。
阀体内外观有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
阀门关闭时，内、外走漏量为零，分外适合于剧毒介质或不许可污染介质的阀节。
流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。
零件材料
重要零件材料： 阀体：HT200，ZG230~450或上述材质衬里
隔膜：丁荃胶、自然胶、聚四氟乙烯波纹
薄膜：丁腈橡胶夹加强涤纶织物
弹簧：60S12Mn 阀体衬里材质及适用范围
| 阀体衬里 | 使用温度（℃） | 适用介质 |
| 无衬里 | -10~+175 | 适用于非腐蚀性介质 |
| 软橡胶 | -10~+85 | 有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等 |
| 硬橡胶 | -10~+85 | 适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等 |
| 氯丁胶 | -10~+105 | 适用于动物油、植物油和润滑油，PH值转变范围很大的腐蚀性泥浆。抗磨损性能优秀 |
| 丁荃胶 | -10~+120 | 防腐性能和耐磨性能优秀，对大部分无机酸和酸性灰浆的耐蚀性最好 |
| 珐琅 | -10~+175 | 适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物 |
| 氟46 | -10~+190 | 适用于硫酸、盐酸、氢氧化钠等强腐蚀介质 |
隔膜材质及适用范围
| 隔膜材质 | 使用温度（℃） | 适用介质 |
| 丁荃胶（B级） | -40~+100 | 大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类 |
| 自然胶（Q级） | -50~+100 | 重要用于净化水、无机盐和烯的矿物酸介质 |
| 聚四氟乙烯 | -10~+150 | 极优的化学稳固性、耐强酸、浓碱、强氧化剂的腐蚀 |
重要技术参数
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数Kv | 无衬里 | 9.8 | 19 | 32 | 48 | 63 | 108 | 158 | 270 | 360 | 518 | 1114 |
| 有衬里 | 7.8 | 17 | 28 | 41 | 55 | 87 | 127 | 240 | 311 | 415 | 1121 | |
| 额定行程L（mm） | 8 | 10 | 12 | 16 | 24 | 30 | 34 | 36 | 44 | 55 | 65 | |
| 膜片有用面积Ae(cm 2 ) | 280 | 400 | 600 | 1000 | ||||||||
| 活塞直径(mm) | 100 | 125 | 160 | 250 | ||||||||
| 公称压力PN(MPa) | 0.6 1.0 | |||||||||||
| 固有流量特征 | 近似等百分 | |||||||||||
| 工作温度（℃） | ≤150 | |||||||||||
| 旌旗灯号范围Pr(KPa) | 20~100、40~200、400~600 | |||||||||||
| 许可走漏量 | 在许可压差范围内走漏量为零 | |||||||||||
