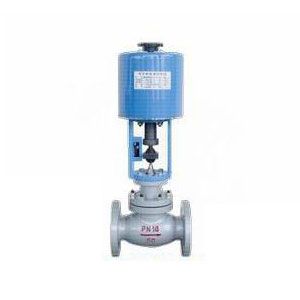

ZAZP、ZAZM型电动单座、套筒调节阀

ZAZP、ZAZM型电动单座、套筒调节阀，接受调节仪表来的直流电流旌旗灯号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产主动化控制。

　　本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受旌旗灯号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时走漏量可达VI级（零走漏）标准。按填料不同可分为一样平常填料密封和波纹管密封两种，前者用一样平常场合，而后者用至不许可外漏的紧张场合。流量特征为线性或等百分比。配用不同的实行机构可分为通俗型和电子型两种。多种多样的品种规模可供选择。

产品特点

阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。

可调节范围大，固有可调比为50，流量特征有直线和等百分比。

电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳固性好，套筒互换性强，使用压差大。

调节切断型采用软密封结构阀芯，达VI级走漏标准（零走漏）。

伺服放大器采用深度动态负反馈，可进步主动调节精度。

电动操作器有多种情势，可适用于4~20mA。DC或0~10mA.DC。

电子型电动调节阀可直接由电流旌旗灯号控制阀门开度，无需伺服放大器。

波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。

重要零件材料

阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti

阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊加强聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

推杆、衬套：2Cr13

垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片

波纹管：1Cr18Ni9Ti

重要技术参数

公称通径DN(mm)（阀座直径dn）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
额定流量系数	直级	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
额定行程(mm)		16					25			40			60
公称压力PN(MPa)		1.0 1.6 4.0 6.4
固有流量特征		直线、等百分比
固有可调比		50
许可走漏量	单座	硬密封：IV级软密封：VI级
	套筒	硬密封：II级软密封：VI级
工作温度t(℃)		-20~200 -40~250 -40~450 -60~450
旌旗灯号范围（mA.DC）		0~10 4~20
作用体例		电关式电开式
使用环境温度（℃）		电动调节阀：-20~70℃ 伺服放大器：0~50℃
使用环境湿度		电动调节阀：≤95% 伺服放大器：≤85%
电源电压		220V 50Hz 380V 50Hz 24AC/DC

本产品性能指标贯彻GB/T4213-92。配套用电动实行机构有关技术参数

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200
电动执机机构	通俗型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	电子型	JHZAZ1		JHZAZ1			JHZAZ3			JHZAZ3
电动实行机构推力（N) 全行程时间（S）	通俗型	400 4000		400 4000			6400			6400 16000
	电子型	2000		4000			6000			8000
	通俗型	12.5		20			32			48
	电子型	30		30			48			60
消费功率（N）	通俗型	28					35
	电子型	6		15			25			40

表中数据仅为常规配置，详细选用根据重要参数及用户要求而定。
许可压差
电动单座调节阀许可压差表单位：MPa

公称通径(mm)推力(N)	20				25	32	40	50	65	80	100	125	150	200
公称通径(mm)推力(N)	10	12	15	20	25	32	40	50	65	80	100	125	150	200
400	3.90	2.71	1.73	0.95	0.62	0.37	0.24	0.15
2000	6.40	6.40	6.40	4.87	3.11
4000	6.40	6.40	6.40	6.40	6.11	3.73	2.39	1.53
6000									1.38	0.91	0.54
6400									1.45	0.95	0.61	0.40	0.28	0.15
8000												0.50	0.34	0.19
16000												0.98	0.68	0.38

电动套筒调节阀许可压差表

公称通径(mm) 推力(N)	20	25	32	40	50	65	80	100	125	150	200
400	1.94	1.62	1.31	1.08	0.88
2000	6.40	6.40
4000	6.40	6.40	6.40	6.40	6.40
6000						6.40	6.40	6.40
6400						6.40	6.40	6.40	6.40	6.40	6.40
8000									6.40	6.40	6.40
16000									6.40	6.40	6.40

许可压差值若大于公称压力，则取公称压力值。通俗型单位：mm

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H2		175	180	215	218	230	280	285	315	400	460	540
H3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量	PN1640	50	5254	56	58	75	87	95	132	135	155
重量	PN64	53	56	58	65	68	84	110	129	177	180	210

电子型单位：mm

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
D		φ155		φ162			φ170
H4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H5		175	180	215	218	230	280	285	315	400	460	540
H6		53	58	70	75	82	92	100	110	125	142	170
重量	PN1640	10	12	15	17	18	34	46	54	76	79	100
重量	PN64	13	16	19	26	27	43	69	85	120	125	150
