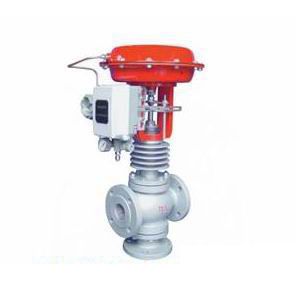

ZX型新系列气动薄膜三通调节阀
ZX型新系列气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯结构，不同于柱塞形阀芯的衬套导向。配用多弹簧实行机构，具有结构紧凑、重量轻、体积小、拆装方便等好处。广泛应用于正确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
本系列产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa；阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。走漏量标准为IV级。流量特征有直线、抛物线两种。
产品特点
流对对阀芯作用方向都处于流开状况，故阀能稳固工作。
除上阀盖处衬套导向外，阀芯侧面与阀座内外观也有导向作用，导向面积大，工作可靠。
实行机构采用多弹簧结构，高度减小30%。重量减轻30%。
重要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
波纹膜片：丁晴橡胶夹加强涤纶织物
填 料：聚四氟乙烯，柔性石墨
膜 盖：A3
弹 簧：60SiMn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
软密封阀芯：加强聚四氟乙烯
垫 片：橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片
规格与技术参数
| 公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| 额定流量系数（KV） | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | ||
| 分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | |||
| 额定行程（mm） | 16 | 25 | 40 | 60 | |||||||||
| 膜片有用面积（cm2） | 280 | 400 | 600 | 1000 | |||||||||
| 公称压力（MPa） | 1.6、4.0、6.4 | |||||||||
| 固有流量特征 | 直线、抛物线 | |||||||||
| 固有可调比(R) | 30 | |||||||||
| 工作温度（℃） | 通俗型: 铸铁-20~200 铸钢-40~250 铸不锈钢-60~250 散热型: 铸钢-40~450 铸不锈钢-60~450 | |||||||||
| 两种介质温度差（℃） | 铸铁≤150 铸钢、铸不锈钢≤200 | |||||||||
| 旌旗灯号范围(kpa) | 40~200 | |||||||||
| 气源压力(MPa) | 0.14~0.4 | |||||||||
| 许可走漏量（l/h） | 10-4×阀额定容量 | |||||||||
| 许可压差 (MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | 0.05 |
本产品性能指标贯彻GB/T4213-92标准
形状尺寸及重量
| 公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| A | 282 | 306 | 306 | 306 | 394 | 394 | 394 | 498 | 498 | 498 | ||
| H1 | PN16 | 121 | 130 | 140 | 153 | 178 | 190 | 200 | 260 | 320 | 360 | |
| PN40 | 130 | 140 | 150 | 160 | 185 | 200 | 220 | 280 | 320 | 380 | ||
| PN64 | 160 | 170 | 180 | 200 | 230 | 250 | 282 | 310 | 430 | 480 | ||
| H | 普 通 型 | PN16 PN40 | 490 | 480 | 540 | 580 | 710 | 730 | 750 | 895 | 1005 | 1045 |
| PN64 | 560 | 561 | 596 | 630 | 760 | 798 | 876 | 892 | 1200 | 1263 | ||
| 高 温 型 | 600 | 615 | 650 | 670 | 850 | 870 | 900 | 1040 | 1330 | 1370 | ||
| 重 量 （kg） | 普 通 型 | PN16 PN40 | 21 | 23 | 33 | 36 | 64 | 72 | 92 | 155 | 193 | 286 |
| PN64 | 25 | 28 | 40 | 45 | 74 | 85 | 112 | 180 | 243 | 336 | ||
| 高 温 型 | 重量增长（5~10）% | |||||||||||
