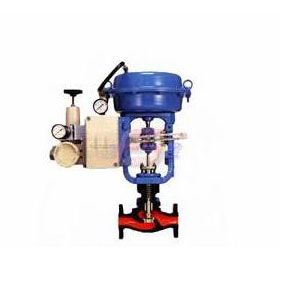

HLS小口径气动单座调节阀
HLS小口径单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特征精度高，吻合IEC534标准。 调节阀的走漏量吻合ANSI B16.104标准。调节阀配用多弹簧薄膜实行机构，其结构紧凑，输出力大,产品吻合GB/T4213-92。
阀体
型式：纵贯单座铸造球型阀
公称通径：20、25mm
公称压力：ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的许可范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编填料。
阀内组件
阀芯型式：单座柱塞型阀芯。
流量特征：金属阀座 等百分比特征（%）和线性特征（L），参考流量特征曲线图
Cv值从0.04～14的高精度流量特征吻合IEC534-2标准
软阀座 等百分比特征（%）和线性特征（L），参考流量特征曲线图
注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特征曲线图
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
实行机构
型式：LHA多弹簧薄膜实行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa
供气压力：140～400kPa
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用实行机构实现阀的气-关式或气-开式
附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能
走漏量
金属阀座：小于阀额定容量的0.01%，吻合ANSI B16.104-1976IV级
软阀座：小于阀额定容量的10-7, 吻合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，
不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本偏差：带定位器：小于全行程的±1%，
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
Cv值和行程
| 阀芯型式 | 阀座和流量特征 | 额定行程 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | |
| 柱塞阀芯 | 金属阀座 | 等百分比（%） | 14.3mm | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||||
| 线性（L） | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
| 软阀座 | 等百分比（%） | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| 线性（L） | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 公称通径 | 20 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
| 25 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |||
注：1、符号○和△透露表现阀的规格范围。2、符号△透露表现阀的流量特征吻合IEC 534-2标准。
流量特征
高精度的流量特征曲线（Cv=0.4～14）
柱塞型阀芯的流量特征曲线 （Cv=0.4～14）
柱塞型阀芯的流量特征曲线 （Cv=0.01～0.25）
软阀座的工作温度和压差的范围 司太莱堆焊的工作温度和压差范围
许可压差
柱塞阀芯、金属阀座（%CF、LCF）A.气-关式阀 100KPa
气-开式阀
| 实行机构 | 供气压力 | 弹簧范围 | 定位器 | 许可压差 | |||||||||
| 额定Cv值 | |||||||||||||
| ≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | ||||
| LHA1D | 1.4 | 0.2～1.0 | 有或无 | 40* | 31 | 31 | 16 | 16 | 10 | 10 | 5.6 | 4.2 | 2.6 |
| 56 | |||||||||||||
| 1.6 | 0.2～1.0 | 有 | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 28 | 21 | 13 | |
| 100 | 100 | 100 | 84 | 84 | 52 | 52 | |||||||
| 4.0 | 0.8～2.4 | 有 | - | - | - | - | - | 40* | 40* | 40* | 40* | 39 | |
| 100 | 100 | 84 | 84 | ||||||||||
| LHA2D | 1.4 | 0.2～1.0 | 有或无 | 40* | 40* | 40* | 32.6 | 32.6 | 20 | 20 | 10.9 | 8.2 | 5.0 |
| 100 | 62 | 62 | |||||||||||
| 1.6 | 0.2～1.0 | 有 | - | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 25.2 | |
| 100 | 100 | 100 | 100 | 100 | 100 | 54 | |||||||
| 4.0 | 0.8～2.4 | 有 | - | - | - | - | - | - | - | 40* | 40* | 40* | |
| 100 | 100 | 75 | |||||||||||
气-开式阀
| 实行机构 | 供气压力 | 弹簧范围 | 定位器 | 许可压差 | |||||||||
| 额定Cv值 | |||||||||||||
| ≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | ||||
| LHA1R | 1.4 | 0.2～1.0 | 有或无 | 40* | 31 | 31 | 16 | 16 | 10 | 10 | 5.6 | 4.2 | 2.6 |
| 56 | |||||||||||||
| 2.8 | 0.8～2.4 | 有 | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 39 | 29 | 18 | |
| 100 | 100 | 100 | 100 | 100 | 72 | 72 | |||||||
| LHA2R | 1.4 | 0.2～1.0 | 有或无 | 40* | 40* | 40* | 32.6 | 32.6 | 20 | 20 | 10.9 | 8.2 | 5.0 |
| 100 | 62 | 62 | |||||||||||
| 2.8 | 0.8～2.4 | 有 | - | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 40* | 35 | |
| 100 | 100 | 100 | 100 | 100 | 100 | 76 | 56 | ||||||
注:1.最大许可压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.统一格内的上方数字透露表现阀常开许可压差,下方数字透露表现阀全关时的许可压差。
3.带有*的许可压差,阀控制液体时,许可压差只能为3MPa,超过3MPa时,请选用LHLC调节阀。
4.灰底框内数字透露表现阀配用标准规格实行机构。
软阀座（%CF、LCF）A.气-关式阀
| 实行机构 | 供气压力 | 弹簧范围 | 定位器 | 许可压差 | |||||||||
| 额定Cv值 | |||||||||||||
| ≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | ||||
| LHA1D | 1.4 | 0.2～1.0 | 有或无 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 4.0 | 2.9 | 1.8 |
| 1.6 | 0.2～1.0 | 有 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 19 | 14 | 9.1 | |
| 4.0 | 0.8～2.4 | 有 | - | - | - | - | - | - | - | 30 | 30 | 27 | |
| LHA2D | 1.4 | 0.2～1.0 | 有或无 | 20 | 20 | 20 | 20 | 20 | 14 | 14 | 7.6 | 5.7 | 3.5 |
| 1.6 | 0.2～1.0 | 有 | - | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 28 | 17.6 | |
| 4.0 | 0.8～2.4 | 有 | - | - | - | - | - | - | - | 30 | 30 | 30 | |
气-开式阀
| 实行机构 | 供气压力 | 弹簧范围 | 定位器 | 许可压差 | |||||||||
| 额定Cv值 | |||||||||||||
| ≤0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | ||||
| LHA1R | 1.4 | 0.2～1.0 | 有或无 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 4.0 | 2.9 | 1.8 |
| 4.0 | 0.8～2.4 | 有 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 27 | 20 | 12 | |
| LHA2R | 1.4 | 0.2～1.0 | 有或无 | 20 | 20 | 20 | 20 | 20 | 14 | 14 | 7.6 | 5.7 | 3.5 |
| 4.0 | 0.8～2.4 | 有 | - | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 24 | |
注:1.最大许可压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.黑线框内数字透露表现阀配用标准规格实行机构。
法兰距 mm
| 公称通径 | A | ||||||||||
| ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 | JIS 16K RF | ANSI 300RF JIS 20K RF JIS 30K RF PN4.0 | ANSI 600RF JIS 40K RF PN6.4 | ANSI 150 RJ | ANSI 300 RJ | ANSI 600 RJ | JIS 20K 沟槽型嵌入型 | JIS 30K沟槽型嵌入型 | ANSI 300 LG | ANSI 600 SW、BW | |
| 20 | 184 | 190 | 194 | 206 | - | 206 | 206 | 198 | 208 | 203 | 206 |
| 25 | 184 | 193 | 197 | 210 | 197 | 210 | 210 | 198 | 212 | 206 | 210 |
注：法兰距吻合IEC534-3标准。
形状尺寸 mm
| 实行机构 | H | φB | C | E | |||
| 常温型P | 伸长Ⅰ型E1 | 伸长Ⅱ型E2I | 伸长Ⅱ型E2W | ||||
| LHA1D、R | 375 | 525 | 685 | 900 | 218 | 230 | 40 |
| LHA2D、R | 450 | 600 | 760 | 975 | 267 | 281 | 40 |
注：表上H栏尺寸是调节阀不带手轮机构的数字，假如带手轮机构，要响应加上手轮机构的尺寸。
法兰连接
| 公称通径 | 实行机构 | ANSI 125、150 JIS 10K | ANSI 300、600 JIS 16、20、30、40K | ||||||
| 常温型 （P） | 伸长Ⅰ型 （E1） | 伸长Ⅱ型 （E2I） | 伸长Ⅱ型 （E2W） | 常温型 （P） | 伸长Ⅰ型 （E1） | 伸长Ⅱ型 （E2I） | 伸长Ⅱ型 （E2W） | ||
| 20、25 | LHA1D、R | 16 | 18 | 21 | 26 | 17 | 19 | 22 | 27 |
| LHA2D、R | 23 | 25 | 28 | 33 | 24 | 26 | 29 | 34 | |
焊接连接
| 公称通径 | 实行机构 | 常温型（P） | 伸长Ⅰ型（E1） | 伸长Ⅱ型（E2I） | 伸长Ⅱ型（E2W） |
| 20、25(SW) | LHA1D、R | 14 | 16 | 19 | 24 |
| LHA2D、R | 21 | 23 | 26 | 31 |
