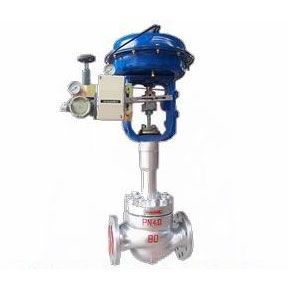

HTSW波纹管密封单座调节阀

HTSW波纹管密封单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特征精度高，吻合IEC534标准。上阀盖采用波纹管密封结构，适用于极毒、易燃易爆易挥发和有数贵重金属介质的调节。另外该阀也可用在真空的场合。

调节阀的走漏量吻合ANSI B16.104标准。调节阀配用多弹簧薄膜实行机构，其结构紧凑，输出力大。产品吻合GB/T4213-92。

阀　体

型式：纵贯单座铸造球型阀

公称通径：40、50、65、80、100、150、200mm

公称压力：ANSI 125、150、300、600 JIS 10、20、30、40K PN1.6、4.0、6.4MPa

使用压力：1MPa，2MPa，3.5MPa

连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准：JIS B2201、ANSI B16.5、GB/T9112～9124-2000等

焊接连接：嵌接焊SW（40～50mm）对接焊BW（65～200mm）

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等

上阀盖：-45～-17℃、-17～+230℃、+230℃～+350℃

注：工作温度不准超过各种材料的许可范围

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式：单座柱塞型阀芯

流量特征：高容量流量特征

金属阀座：等百分比特征（%）和线性特征（L）

软阀座：等百分比特征（%）和线性特征（L）

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐蚀合金等

波纹管材料 1Cr18Ni9 00Cr17Ni14Mo2

实行机构

型式： LHA多弹簧薄膜实行机构、LVA5单弹簧薄膜实行机构、LVA6单作用气缸活塞实行机构

膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围：20～100、80～240KPa（LHA、LVA5型），190～350、190～400KPa（LVA6型）

供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）

气源接口：Rc1/4”

环境温度：-30～+70℃

阀作：用型式用正作用或反作用实行机构实现阀的气-关式或气-开式

附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等。

性能

走漏量：金属阀座：小于阀额定容量的0.01%，吻合ANSI B16.104-1976IV级

　　　软阀座：小于阀额定容量的10-7, 吻合ANSI B16.104-1976IV级

回差：带定位器：小于全行程的1%，

　　　不带定位器：小于全行程的3%（LHA1型小于全行程的5%）

基本偏差：带定位器：小于全行程的±1%，

　　　不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料

可调范围： 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

I.高容量阀芯

公称通径	40	50	65	80	100	150	200
阀座直径	40	50	65	80	100	150	200
额定Cv值	30	50	85	125	200	420	700
额定行程	25		38			50	75

II.高精度流量特征阀芯

公称通径	40			50			65			80			100			150			200
阀座直径	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
额定Cv值	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	640
额定行程	25						38									50			75

许可压差
金属阀座
A.阀配用LHA或LVA实行机构 100KPa

实行机构	供气压力	弹簧范围	定位器	许可压差
				阀座直径
				25	32	40	50	65	80	100	125	150	200
LHA2D	1.4	0.2～1.0	有或无	3.1	1.9	1.4	0.8	0.5	0.35	0.25	-	-	-
	1.6	0.2～1.0	有	16	9.5	6.5	3.9	2.5	1.7	1.0	-	-	-
	4.0	0.8～2.4	有	20	20	20	11	7.5	5.5	3.0	-	-	-
				47	29	20
LHA3D	1.4	0.2～1.0	有或无	5.6	3.4	2.4	1.4	0.8	0.6	0.35	0.2	0.15	-
	1.6	0.2～1.0	有	20	17.1	12.1	7	4.4	3.1	1.75	1.1	0.7	-
				28
	4.0	0.8～2.4	有	20	20	20	20	13.2	9.8	5.2	3.3	2.05	-
				50	50	36	21
LHA4D	1.4	0.2～1.0	有或无	-	-	4.1	2.4	1.5	1.1	0.6	0.35	0.25	0.15
	1.6	0.2～1.0	有	-	-	20	12	7.5	5.3	3.0	2.0	0.2	0.75
	4.0	0.8～2.4	有	-	-	20	20	20	16.1	9.1	5.8	3.5	2.25
						50	36	22.5
LVA5D	1.4	0.2～1.0	有或无	-	-	-	-	2.1	1.5	0.8	0.55	0.3	0.2
	1.6	0.2～1.0	有					10.4	7.3	4.1	2.6	1.6	1.05

实行机构	供气压力	弹簧范围	定位器	许可压差
				阀座直径
				25	32	40	50	65	80	100	125	150	200
LHA2R	1.4	0.2～1.0	有或无	3.1	1.9	1.3	0.8	0.5	0.35	0.25	-	-	-
	2.8	0.8～2.4	有	20	13.5	7.0	5.5	3.5	2.4	1.4	-	-	-
				22
LHA3R	1.4	0.2～1.0	有或无	5.6	3.4	2.4	1.4	0.8	0.6	0.35	0.2	0.15	-
	2.8	0.8～2.4	有	20	20	17	9.8	6.1	4.4	2.4	1.5	0.95	-
				39	23.5
LHA4R	1.4	0.2～1.0	有或无	-	-	4.2	2.4	1.5	1.1	0.6	0.35	0.25	0.15
	2.8	0.8～2.4	有	-	-	20	16.5	10.7	7.5	4.2	2.7	1.6	1.1
						29
LVA5R	1.4	0.2～1.0	有或无	-	-	-	-	2.1	1.5	0.85	0.55	0.3	0.2
	2.8	0.8～2.4	有	-	-	-	-	14.6	10.3	5.8	3.7	2.3	1.5
LVA6R	4(1*)	1.9～3.5	有	-	-	-	-	20	20	12.1	-	-	-
								30	21.5
	1.6	0.2～1.0	有	-	-	-	-	-	-	12.1	7.5	4.7	-

注:1、最大许可压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2、统一格内的上方数字透露表现阀常开许可压差，下方数字透露表现阀全关时的许可压差。
3、1*适用于65、80、100mm的阀。
4、黑线框内数字透露表现阀配用标准规格实行机构。
软阀座
A.阀配用LHA或LVA实行机构 100KPa

实行机构	供气压力	弹簧范围	定位器	许可压差
				阀座直径
				25	32	40	50	65	80	100	125	150	200
LHA2D	1.4	0.2～1.0	有或无	2.2	1.35	0.95	0.55	0.35	0.25	0.15	-	-	-
	1.6	0.2～1.0	有	11	6.75	4.8	2.75	1.8	1.25	0.7	-	-	-
	4.0	0.8～2.4	有	15	15	14	7.5	5.2	3.7	2.05	-	-	-
LHA3D	1.4	0.2～1.0	有或无	3.9	2.4	1.7	1.0	0.6	0.4	0.25	0.15	0.1	-
	1.6	0.2～1.0	有	15	12	8.5	4.9	3.1	2.15	1.25	0.75	0.45	-
	4.0	0.8～2.4	有	15	15	15	14	9	6.5	3.7	2.35	1.45	-
LHA4D	1.4	0.2～1.0	有或无	-	-	2.9	1.7	1.05	0.75	0.4	0.25	0.15	0.1
	1.6	0.2～1.0	有	-	-	14	8.5	5.3	3.75	2.15	1.35	0.85	0.5
	4.0	0.8～2.4	有	-	-	15	15	15	11	6.35	4.05	2.5	1.55
LVA5D	1.4	0.2～1.0	有或无	-	-	-	-	1.45	1.0	0.55	0.4	0.2	0.15
LVA5D	1.6	0.2～1.0	有	-	-	-	-	7.3	5.15	2.9	1.85	1.1	0.75

实行机构	供气压力	弹簧范围	定位器	许可压差
				阀座直径
				25	32	40	50	65	80	100	125	150	200
LHA2R	1.4	0.2～1.0	有或无	2.2	1.35	0.95	0.55	0.35	0.25	0.15	-	-	-
LHA2R	2.8	0.8～2.4	有	15	9.5	4.95	3.9	2.4	1.7	1.0	-	-	-
LHA3R	1.4	0.2～1.0	有或无	3.9	2.4	1.7	1.0	0.6	0.4	0.25	0.15	0.1	-
LHA3R	2.8	0.8～2.4	有	15	15	11.9	6.85	4.3	3.05	1.7	1.05	0.65	-
LHA4R	1.4	0.2～1.0	有或无	-	-	2.9	1.7	1.05	0.75	0.4	0.25	0.15	0.1
LHA4R	2.8	0.8～2.4	有	-	-	15	11	7.45	5.25	2.95	1.85	1.15	0.7
LVA5R	1.4	0.2～1.0	有或无	-	-	-	-	1.45	1.0	0.55	0.4	0.2	0.15
LVA5R	2.8	0.8～2.4	有	-	-	-	-	10.2	7.2	4.05	2.55	1.55	1.0
LVA6R	4(1*)	1.9～3.5	有	-	-	-	-	15	15	8.45	-	-	-
LVA6R	5(2*)	1.9～4.0	有	-	-	-	-	-	-	8.45	5.4	3.85	-

法兰距mm

公称通径	A
公称通径	ANSI 125FF、PN1.6 ANSI 150 RF JIS 10K FF，RF	JIS 16K RF	ANSI 300RF JIS20、30KRF JIS 30K RF	JIS 600 RF JIS 40K RF PN6.4	JIS 16K 沟槽型嵌入型	JIS 20K 沟槽型嵌入型	JIS 30K 沟槽型嵌入型	JIS 40K 沟槽型嵌入型
40	222	231	235	251	235	236	248	251
50	254	263	267	286	265	267	276	286
65	276	288	292	311	290	292	303	311
80	298	313	317	337	310	317	326	337
100	352	364	368	394	360	368	379	394
150	451	465	473	508	475	473	486	508
200	543	560	568	610	570	568	580	610

注：法兰距吻合IEC534-3标准。

公称通径	A
公称通径	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	ANSI 300 LG	ANSI 600 LG	ANSI 150 SW、BW	ANSI 150、600 SW、BW
40	235	248	251	244	248	251	251
50	267	283	289	276	283	286	286
65	289	308	314	302	308	311	311
80	311	333	340	327	333	337	337
100	365	384	397	378	391	394	394
150	464	489	511	483	505	473	508
200	556	584	613	578	606	568	610
