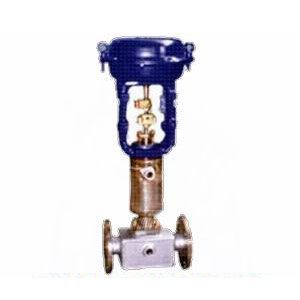

BHTS、HTSJ气动保温夹套单座调节阀

BHTS、HTSJ气动保温夹套单座调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特征精度高,吻合IEC534标准。适用于必要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增长或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹磁装配，使工艺过程按要求进行下去。调节阀的走漏吻合ANSI B16.104标准。调节阀配用多弹簧薄膜实行机构，其结构紧凑，输出力大。产品吻合GB/T4213-92。

阀　体

型式：纵贯单座铸造球型阀

公称通径：40、50、65、80、100、150mm

公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa

连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接连接：嵌接焊SW（40～50mm）对接焊BW(65～200mm)

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等

上阀盖：常温型（P）：-17～+230℃

伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸长Ⅱ型（E2I）：-100～-45℃

伸长Ⅱ型（E2W）：-196～-100℃

注:工作温度不准超过各种材料的许可范围。

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式：单座柱塞型阀芯

流量特征：金属阀座等百分比特征（%）和线性特征（L），参考流量特征曲线图

Cv值从0.04～14的高精度流量特征吻合IEC534-2标准

软阀座等百分比特征（%）和线性特征（L），参考流量特征曲线图

注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特征曲线图

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

实行机构

型式： LHA多弹簧薄膜实行机构、LVA5单弹簧薄膜实行机构、LVA6单作用气缸动活塞实行机构、LVP双作用气缸活塞实行机构

膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）

供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）

气源接口：Rc1/4”

环境温度：-30～+70℃

阀作用型式：用正作用或反作用实行机构实现阀的气-关式或气-开式

附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

走漏量：金属阀座：小于阀额定容量的0.01%，吻合ANSI B16.104-1976IV级

回差：带定位器：小于全行程的1%，

　　　不带定位器：小于全行程的3%（LHA1型小于全行程的5%）

基本偏差：带定位器：小于全行程的±1%，

　　　不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料

可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

Ⅰ.高容量阀芯

公称通径	40	50	65	80	100	150
阀座直径	40	50	65	80	100	150
额定Cv值	30	50	85	125	200	420
额定行程（mm）	25		38			50

Ⅱ.高精度流量特征阀芯

公称通径	40			50			65			80			100			150
阀座直径	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150
额定Cv值	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360
额定行程（mm）	25						38									50

许可压差、金属阀座
A.气-关式阀

实行机构	供气压力	弹簧范围	定位器	许可压差
				阀座通径
				25	32	40	50	65	80	100	125	150
LHA2D	1.4	0.2～1.0	有或无	6.3	3.8	2.7	1.6	1.0	0.7	0.5	-	-
	1.6	0.2～1.0	有	31.6	19.3	13.7	7.8	5.1	3.5	2.0	-	-
	4.0	0.8～2.4	有	40	40	40	21.7	14.9	10.5	5.9	-	-
				94	57	41
LHA3D	1.4	0.2～1.0	有或无	11.2	6.8	4.8	2.8	1.7	1.2	0.7	0.4	0.3
	1.6	0.2～1.0	有	40	34.2	24.2	14	8.8	6.2	3.5	2.2	1.4
				56
	4.0	0.8～2.4	有	40	40	40	40	26.5	18.7	10.5	6.7	4.1
				100	100	72	42
LHA4D	1.4	0.2～1.0	有或无	-	-	8.3	4.8	3.0	2.2	1.2	0.7	0.5
	1.6	0.2～1.0	有	-	-	40	24.2	15.2	10.7	6.1	3.9	2.4
	4.0	0.8～2.4	有	-	-	40	40	40	32.2	18.2	11.6	7.1
						100	72	45
LVA5D	1.4	0.2～1.0	有或无	-	-	-	-	4.2	2.9	1.6	1.1	0.6
	1.6	0.2～1.0	有					20.8	14.7	8.3	5.3	3.2

实行机构	供气压力	弹簧范围	定位器	许可压差
				阀座通径
				25	32	40	50	65	80	100	125	150
LHA2R	1.4	0.2～1.0	有或无	6.3	3.8	2.7	1.6	1.0	0.7	0.5	-	-
	2.8	0.8～2.4	有	40	27	14.1	11.1	6.9	4.9	2.8	-	-
				44
LHA3R	1.4	0.2～1.0	有或无	11.2	6.8	4.8	2.8	1.7	1.2	0.7	0.4	0.3
	2.8	0.8～2.4	有	40	40	34	19.6	12.3	8.7	4.9	3.1	1.9
				78	47
LHA4R	1.4	0.2～1.0	有或无	-	-	8.4	4.8	3.0	2.2	1.2	0.7	0.5
	2.8	0.8～2.4	有	-	-	40	31.5	21.3	15	8.5	5.4	3.3
						58
LVA5R	1.4	0.2～1.0	有或无	-	-	-	-	4.2	2.9	1.6	1.1	0.6
	2.8	0.8～2.4	有	-	-	-	-	29.2	20.6	11.6	7.4	4.5
LVA6R	4(1*)	1.9～3.5	有	-	-	-	-	40	40	24.2	-
								61	43
	1.6	0.2～1.0	有	-	-	-	-	-	-	24.2	15.5	9.5

注:1、最大许可压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2、统一格内的上方数字透露表现阀常开许可压差，下方数字透露表现阀全关时的许可压差。
3、适用于65、80、100mm的阀。
4、黑线框内数字透露表现阀配用标准规格实行机构。
B.阀配用LVP实行机构

实行机构	供气压力	定位器	许可压差
			阀座直径
			65	80	100	125	150
LVP5	3	有	40	36.8	20.7	13.2	8
			52
	4	有	40	40	27.8	17.8	10.8
			70	49
	5	有	40	40	34.9	22.4	13.6
			88	62
LVP6	3	有	40	40	36.9	23.6	14.4
			93	65
	4	有	40	40	40	31.8	19.3
			100	88	49
	5	有	40	40	40	40	24.3
			100	100	62
LVP7	3	有	-	-	-	35.5	21.6
	4	有	-	-	-	40	29
						47
	5	有	-	-	-	40	36.4

注:1、假如实行机构带有辅助气源，应选二者中较小一个供气压力作为计算许可压差的基础。
2、最大许可压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
3、统一格内上方数字为阀常开许可压差，下方数字为阀关闭时的许可压差。
法兰距

公称通径	A
	阀体部分保温		阀体悉数保温
	PN1.6 RF ANSI 150 RF JIS 10K RF	PN4.0 RF JIS 20K RF ANSI 300 RF	PN1.6 RF ANSI 150 RF JIS 10K RF	PN4.0 RF JIS 20K RF ANSI 300 RF
40	340	370	370	380
50	400	400	410	420
65	430	440	430	460
80	460	470	470	470
100	510	540	530	550
150	600	660	620	660

形状尺寸

公称通径	实行机构	H		B	φB	E
公称通径	实行机构	常温型（E1）	伸长Ⅰ型（E1）	B	φB	E
40	LHA2D、R	500	665	281	267	95
40	LHA3D、R	590	760	363	350	95
50	LHA2D、R	500	670	281	267	110
50	LHA3D、R	595	765	363	350	110
65	LHA2D、R	575	755	281	267	120
	LHA3D、R	630	810	363	350
	LHA4D、R	865	1045	520	470
80	LHA2D、R	580	765	281	267	135
	LHA3D、R	635	820	363	350
	LHA4D、R	870	1055	520	470
100	LHA2D、R	610	820	281	267	165
	LHA3D、R	660	870	363	350
	LHA4D、R	890	1110	520	470
	LVA5D	1300	-	-	620
	LVA5R	1420	-	-	620
	LVA6R	1255	-	-	476
	LVP5	940	-	-	345
150	LHA3D、R	785	1045	363	350	220
	LHA4D、R	955	1215	520	470
	LVA5D	1360	-	-	620
	LVA5R	1480	-	-	620
	LVA6R	1315	-	-	473
	LVP5	1000	-	-	345
	LVP6	1210	-	-	445
	LVP7	1290	-	-	545
