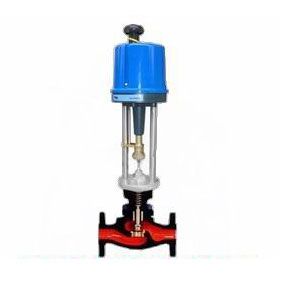

KHLS电动单座调节阀
KHLS电动单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特征精度高，吻合IEC534标准。 调节阀的走漏量吻合ANSI B16.104标准。调节阀配用多弹簧薄膜实行机构及PSL、361l,3810等电动实行机构，其结构紧凑，输出力大,产品吻合GB/T4213-92。
阀体
型式：纵贯单座铸造球型阀
公称通径：20、25、40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW
材料 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的许可范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量特征：金属阀座 等百分比特征（%）和线性特征（L），参考流量特征曲线图
Cv值从0.04～14的高精度流量特征吻合IEC534-2标准
软阀座：等百分比特征（%）和线性特征（L），参考流量特征曲线图
注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特征曲线图
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
电动实行机构
型 式：DKZ系列电动实行机构；361L系列电子式电动实行机构；RS系列电动实行机构；PSL系列电子式电动实行机构
输入旌旗灯号：DKZ实行机构：Ⅱ型0～10mA?DC(输入电阻200Ω)；Ⅲ型4～20mA?DC(输入电阻 250Ω) 361L实行机构：4～20mA?DC或1～5V(输入电阻250Ω) RS实行机构：0～10mA?DC、4～20mA?DC PSL实行机构：4～20mA?DC
电源电压
DKZ实行机构：220V，50Hz。
361L实行机构：220V，50/60Hz。
RS实行机构：单相控制220V?AC±5%；三相控制380V±5%。
PSL实行机构：单相控制220V，50Hz
手动机构：DKZ实行机构：手轮；361L实行机构：离合式；RS实行机 构：手轮；PSL实行机构：手轮
环境温度：－20～＋60℃
阀作用型式：电关式或电开式
气动实行机构
型式：LHA多弹簧薄膜实行机构、LVA5单弹簧薄膜实行机构、LVA6单作用气缸动活塞实行机构、LVP双作用气缸活塞实行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）
气源接口：Rc1/4”
环境温度：-30～+70℃
阀作用型式：用正作用或反作用实行机构实现阀的气-关式或气-开式
附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
性能
走漏量：金属阀座：小于阀额定容量的0.01%，吻合ANSI B16.104-1976IV级
软阀座：小于阀额定容量的10-7, 吻合ANSI B16.104-1976IV级
回差：气动带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
电动配DKZ实行机构为1.5%；配361L实行机构为2%；配RS实行机构为1%；配PSL实行机构为1%
基本偏差：气动带定位器：小于全行程的±1%， 不带定位器：小于全行程的±5%
电动实行器配DKZ实行机构为±2.5%；配361L实行机构为±2%；配RS实行机构为±1%；配PSL实行机构为±1%
注：采用标准的V型聚四氟乙烯填料
可调范围 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
Cv值和行程
| 阀芯型式 | 阀座和流量特征 | 额定行程 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | |
| 柱塞阀芯 | 金属阀座 | 等百分比（%） | 14.3mm | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||||
| 线性（L） | ○ | ○ | ○ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||
| 软阀座 | 等百分比（%） | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| 线性（L） | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 公称通径 | 20 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
| 25 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |||
注：1、符号○和△透露表现阀的规格范围。2、符号△透露表现阀的流量特征吻合IEC 534-2标准。
法兰距 mm
| 公称通径 | A | ||||||||||
| ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 | JIS 16K RF | ANSI 300RF JIS 20K RF JIS 30K RF PN4.0 | ANSI 600RF JIS 40K RF PN6.4 | ANSI 150 RJ | ANSI 300 RJ | ANSI 600 RJ | JIS 20K 沟槽型嵌入型 | JIS 30K沟槽型嵌入型 | ANSI 300 LG | ANSI 600 SW、BW | |
| 20 | 184 | 190 | 194 | 206 | - | 206 | 206 | 198 | 208 | 203 | 206 |
| 25 | 184 | 193 | 197 | 210 | 197 | 210 | 210 | 198 | 212 | 206 | 210 |
注：法兰距吻合IEC534-3标准。
形状尺寸 mm
| 实行机构 | H | φB | C | E | |||
| 常温型P | 伸长Ⅰ型E1 | 伸长Ⅱ型E2I | 伸长Ⅱ型E2W | ||||
| LHA1D、R | 375 | 525 | 685 | 900 | 218 | 230 | 40 |
| LHA2D、R | 450 | 600 | 760 | 975 | 267 | 281 | 40 |
注：表上H栏尺寸是调节阀不带手轮机构的数字，假如带手轮机构，要响应加上手轮机构的尺寸。
法兰连接
| 公称通径 | 实行机构 | ANSI 125、150 JIS 10K | ANSI 300、600 JIS 16、20、30、40K | ||||||
| 常温型 （P） | 伸长Ⅰ型 （E1） | 伸长Ⅱ型 （E2I） | 伸长Ⅱ型 （E2W） | 常温型 （P） | 伸长Ⅰ型 （E1） | 伸长Ⅱ型 （E2I） | 伸长Ⅱ型 （E2W） | ||
| 20、25 | LHA1D、R | 16 | 18 | 21 | 26 | 17 | 19 | 22 | 27 |
| LHA2D、R | 23 | 25 | 28 | 33 | 24 | 26 | 29 | 34 | |
Ⅱ.焊接连接
| 公称通径 | 实行机构 | 常温型（P） | 伸长Ⅰ型（E1） | 伸长Ⅱ型（E2I） | 伸长Ⅱ型（E2W） |
| 20、25(SW) | LHA1D、R | 14 | 16 | 19 | 24 |
| LHA2D、R | 21 | 23 | 26 | 31 |
