HCN低噪音笼式调节阀

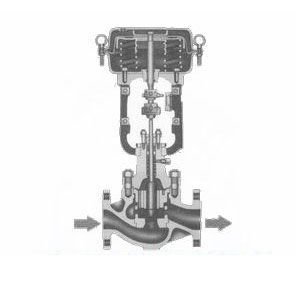

HCN低噪音笼式调节阀可以降低可压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有很多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈S流线型，还设有一个改善套筒四周流体平衡流动的导流翼，使其压降损失小，流量大，噪音低。调节阀的走漏量吻合ANSI B16.104标准。调节阀配用多弹簧薄膜实行机构，其结构紧凑，输出力大产品吻合GB/T4213-92。

阀　体

型式：纵贯铸造球型阀

公称通径：40、50、65、80、100、150、200mm

公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K

PN1.6、4.0、6.4MPa

连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接连接：嵌接焊SW（40～50mm）对接焊BW(65～200mm)

材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等

上阀盖：常温型（P）：-17～+230℃

伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸长Ⅱ型（E2I）：-100～-45℃

伸长Ⅱ型（E2W）：-196～-100℃

注:工作温度不准超过各种材料的许可范围。

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式：金属阀座的压力平衡式阀芯

流量特征：线性（L），参考下图

注：团体式和星散式套筒应根据公称通径、材料和工作温度而定。

材料：不锈钢（Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

实行机构

型式：LHA多弹簧薄膜实行机构、LVA5单弹簧薄膜实行机构、LVA6单作用气缸动活塞实行机构、LVP双作用气缸活塞实行机构

膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）

供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）

400～500kPa（LVA6型）、300～500kPa（LVP型）

气源接口：Rc1/4”

环境温度：-30～+70℃

阀作：用型式用正作用或反作用实行机构实现阀的气-关式或气-开式

附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等

性能

走漏量：金属阀座：小于阀额定容量的0.01%，吻合ANSI B16.104-1976IV级

回差：带定位器：小于全行程的1%，

　　　不带定位器：小于全行程的3%（LHA1型小于全行程的5%）

基本偏差：带定位器：小于全行程的±1%，

　　　不带定位器：小于全行程的±5%

注：采用标准的V型聚四氟乙烯填料

可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程

公称通径	40			50			65			80			100			150			200
阀座直径	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
额定Cv值	11	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	640
额定行程	25						38									50			75

许可压差
A.气-关式阀 100KPa

实行机构	供气压力	弹簧范围	定位器	许可压差
				公称通径
				40	50	65	80	100	150	200
LHA2D	1.4	0.2～1.0	有或无	19	15	13	11	8	-	-
	1.6	0.2～1.0	有	40	40	40	40	40	-	-
	1.6	0.2～1.0	有	100	74	54	53	40	-	-
	4.0	0.8～2.4	有	40	40	40	40	40	-	-
	4.0	0.8～2.4	有	400	100	100	100	100	-	-
LHA3D	1.4	0.2～1.0	有或无	34	26	23	19	14	10	-
	1.6	0.2～1.0	有	40	40	40	40	40	40	-
	1.6	0.2～1.0	有	100	100	100	94	71	51	-
	4.0	0.8～2.4	有	40	40	40	40	40	40	-
	4.0	0.8～2.4	有	100	100	100	100	100	100	-
LHA4D	1.4	0.2～1.0	有或无	-	-	39	32	25	17	14
	1.6	0.2～1.0	有	-	-	40	40	40	40	40
	1.6	0.2～1.0	有	-	-	100	100	100	87	70
	4.0	0.8～2.4	有	-	-	40	40	40	40	40
	4.0	0.8～2.4	有	-	-	100	100	100	100	100

B.气-开式阀 100KPa

实行机构	供气压力	弹簧范围	定位器	许可压差
				公称通径
				40	50	65	80	100	150	200
LHA2R	1.4	0.2～1.0	有或无	19	15	13	11	8	-	-
	2.8	0.8～2.4	有	40	40	40	40	40	-	-
	2.8	0.8～2.4	有	100	100	89	74	57	-	-
LHA3R	1.4	0.2～1.0	有或无	34	26	23	19	14	10	-
	2.8	0.8～2.4	有	40	40	40	40	40	40	-
	2.8	0.8～2.4	有	100	100	100	100	100	71	-
LHA4R	1.4	0.2～1.0	有或无	-	-	39	32	25	17	14
	2.8	0.8～2.4	有	-	-	40	40	40	40	40
	2.8	0.8～2.4	有	-	-	100	100	100	100	99
LVA5R	1.4	0.2～1.0	有或无	-	-	-	-	34	24	19
	1.4	0.4～1.0	有或无	-	-	-	-	40	40	40
	1.4	0.4～1.0	有或无	-	-	-	-	100	72	58
	2.8	0.8～2.4	有	-	-	-	-	40	40	40
	2.8	0.8～2.4	有	-	-	-	-	100	100	100
LVA6R	4	1.9～3.5	有	-	-	-	-	40	40	-
LVA6R	4	1.9～3.5	有	-	-	-	-	100	100	-

注:1.最大许可压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.统一格内的上方数字透露表现阀常开许可压差，下方数字透露表现阀全关时的许可压差。
3.黑线框内数字透露表现阀配用标准规格实行机构。
法兰距 mm

公称通径	A
公称通径	ANSI 125 FF ANSI 150 RF JIS 10K FF RF PN1.6	JIS 16K RF	ANSI 300 RF JIS 20K RF JIS 30K RF PN4.0	ANSI 600RF JIS 40K RF PN6.4	JIS 16K 沟槽型嵌入型	JIS 20 沟槽型嵌入型	JIS 30K 沟槽型嵌入型	JIS 40K 沟槽型嵌入型
40	222	231	235	251	235	236	248	251
50	254	263	267	286	265	267	276	286
65	276	288	292	311	290	292	303	311
80	298	313	317	337	310	317	326	337
100	352	364	368	394	360	368	379	394
150	451	465	473	508	475	473	486	508
200	543	560	568	610	570	568	580	610

公称通径	A
公称通径	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	ANSI 300 LG	ANSI 600 LG	ANSI 150 SW、BW	ANSI 150、600 SW、BW
40	235	248	251	244	248	251	251
50	267	283	289	276	283	286	286
65	289	308	314	302	308	311	311
80	311	333	340	327	333	337	337
100	365	384	397	378	391	394	394
150	464	489	511	483	505	473	508
200	556	584	613	578	606	568	610

注：法兰距吻合IEC534-3标准。
形状尺寸 mm

公称通径	实行机构	H				C	φB	E
公称通径	实行机构	常温型（P）	伸长Ⅰ型（E1）	伸长Ⅱ型（E2I）	伸长Ⅱ型（E2W）	C	φB	E
40	LHA1D、R	425	590	705	945	230	218	70
	LHA2D、R	500	665	780	1020	281	267
	LHA3D、R	590	760	875	1140	363	350
50	LHA1D、R	425	595	710	950	230	218	80
	LHA2D、R	500	670	785	1025	281	267
	LHA3D、R	595	765	875	1140	363	350
65	LHA2D、R	575	745/755	880	1130	281	267	88
	LHA3D、R	630	800/810	930	1180	363	350
	LHA4D、R	865	1035/1045	1165	1495	520	470
80	LHA2D、R	580	755/765	900	1135	281	267	98
	LHA3D、R	635	810/820	955	1190	363	350
	LHA4D、R	870	1045/1055	1190	1505	520	470
100	LHA2D、R	610	810/870	915	1150	281	267	113
	LHA3D、R	660	860/870	1020	1205	363	350
	LHA4D、R	890	1100/1110	1255	1520	520	470
	LVA5R	1420	1635	1820	2050	-	620
	LVA6R	1160	1375	1560	1790	-	445
150	LHA3D、R	785	1020/1045	1250	1385	363	350	170
	LHA4D、R	955	1190/1215	1425	1570	520	470
	LVA5R	1480	1740	1980	2110	-	620
	LVA6R	1220	1480	1720	1850	-	445
200	LHA4D、R	1090	1350	1580	1710	520	470	220
200	LVA5R	1585	1850	2145	2275	-	620	220

注：1、表上H栏尺寸是调节阀不带手轮机构的数字，假如带手轮机构，要响应加上手轮机构的尺寸。
2、伸长型H栏尺寸，左边数字为JIS 10K和ANSI 125、150的阀，右边数字为JIS 16K和ANSI 300以上的阀。
重量 kg

公称通径	实行机构	法兰连接						焊接连接
		ANSI 150 JIS 10K		ANSI 30 JIS 16、20、30K		ANSI 600 JIS 40K		ANSI 150、300、600 JIS 10、16、20、30K
		通俗型（P）	伸长Ⅰ型（E1）	通俗型（P）	伸长Ⅰ型（E1）	通俗型（P）	伸长Ⅰ型（E1）	通俗型（P）	伸长Ⅰ型（E1）
40	LHA2D、R	31	34	36	39	44	47	36	39
40	LHA3D、R	43	46	48	51	56	59	48	51
50	LHA2D、R	37	40	42	45	47	50	42	45
50	LHA3D、R	49	52	54	57	59	62	54	57
65	LHA2D、R	43	47	48	52	65	69	48	52
	LHA3D、R	55	59	60	64	77	81	60	64
	LHA4D、R	86	90	91	95	108	112	91	95
80	LHA2D、R	53	59	63	69	85	91	63	69
	LHA3D、R	65	71	75	81	97	103	75	81
	LHA4D、R	96	102	106	112	128	134	106	112
100	LHA2D、R	63	73	78	88	113	123	75	85
	LHA3D、R	75	85	90	100	125	135	87	97
	LHA4D、R	106	116	121	131	156	166	118	128
	LVA5R	233	234	248	258	283	293	245	255
	LVA6R	248	258	263	273	298	308	260	270
150	LHA3D、R	157	172	187	202	237	252	177	192
	LHA4D、R	188	203	218	233	268	283	208	233
	LHA5D、R	315	330	345	360	395	410	335	350
	LVA6R	330	345	360	375	410	425	350	365
200	LHA4D、R	268	1288	318	338	438	458	308	328
200	LVA5R	395	415	445	465	565	585	435	455
