概述

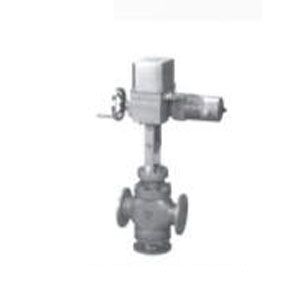

ZAZQ、ZAZX型电动三通合流、分流调节阀采用圆筒型簿壁窗口形阀芯导向。配用DKZ型直行程电动实行机构，接受0～10或4～20mA.DC旌旗灯号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或将不同温度的同种流体，混合成统一温度流体。三通分流阀将一种流体分成两路流体。
本系列产品公称通径由25mm至300mm，公称压力有PN1.6、4.0、6.4MPa，适用流体温度由-60°C至450°C，控制旌旗灯号为0～10或4～20mA.DC，走漏量标准为Ⅳ级和Ⅵ级，流量特征有直线、抛物线两种。配用不同的阀盖可分为通俗型和散热型两种。
重要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ni、司钛莱合金堆焊
填 料：聚四氟乙烯、不锈钢波纹管
推杆、阀杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
重要技术革新参数
| 公称通DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| 额定行程L（mm） | 16 | 25 | 40 | 60 | 100 | ||||||||
| 固有流量物性 | 直线、抛物线 | ||||||||||||
| 工作温度（°C） | 通俗型：铸铁：-20～200、铸钢：-40～250、铸不锈钢：-60～250 散热型：铸钢：-40～450、铸不锈钢：-60～450 | ||||||||||||
| 介质温度（°C） | 200以下（对合流而言） | ||||||||||||
| 固有可调比R | 30：1 | ||||||||||||
| 公称压力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||
| 许可走漏量 | 硬密封：Ⅳ级、软密封：Ⅵ级 | ||||||||||||
| 作用体例 | 电开式、电关式 | ||||||||||||
| 旌旗灯号范围（mA.DC） | 0～10、4～20 | ||||||||||||
| 220V、50Hz | |||||||||||||
*本产品性能指标贯彻GB/T4213-92。
形状尺寸 单位：（mm）
| 公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法兰距离 （L） | PN16 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 | |
| PN40 | 190 | 200 | 220 | 255 | 285 | 310 | 360 | 430 | 465 | 560 | 690 | 795 | ||
| PN64 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 752 | 819 | ||
| 标准阀盖 H1 | PN16 | 805 | 821 | 843 | 878 | 989 | 1014 | 1016 | 1149 | 1210 | 1230 | 1980 | 2100 | |
| PN40 | 805 | 821 | 843 | 878 | 989 | 1014 | 1016 | 1149 | 1210 | 1230 | 1980 | 2100 | ||
| PN64 | 825 | 841 | 863 | 898 | 1009 | 1034 | 1056 | 1179 | 1216 | 1300 | 2120 | 2460 | ||
| 中温型阀盖 H1 | PN16 | 1005 | 1021 | 1043 | 1078 | 1239 | 1264 | 1266 | 1469 | 1530 | 1550 | 2330 | 2450 | |
| PN40 | 805 | 821 | 843 | 878 | 989 | 1014 | 1016 | 1149 | 1210 | 1230 | 2330 | 2450 | ||
| PN64 | 1025 | 1041 | 1063 | 1098 | 1259 | 1284 | 1306 | 1499 | 1526 | 1620 | 2370 | 2710 | ||
| H2 | PN16 | 140 | 150 | 160 | 180 | 200 | 222 | 220 | 270 | 280 | 306 | 474 | 584 | |
| PN40 | 140 | 150 | 160 | 180 | 200 | 222 | 220 | 270 | 280 | 306 | ||||
| PN64 | 分流 | 160 | 170 | 180 | 200 | 220 | 242 | 260 | 300 | 322 | 376 | |||
| 合流 | 160 | 170 | 180 | 200 | 220 | 242 | 260 | 325 | 322 | 376 | ||||
| B | 460 | 530 | 630 | |||||||||||
| 法兰标准 | GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600Lb JIS：10K、20K、30K | |||||||||||||
