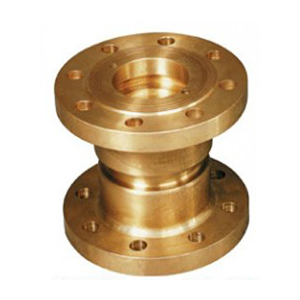

一、Y43X、Y13X型比例式减压阀概述
我公司生产的比例式减压阀，外形美观、质量可靠，比例准确，工作平稳，既减动压也减静压。比例式减压阀利用阀内浮动活塞两端不同截面积造成的压力差改变阀后压力，目口在管路中有压力的情况下，活塞两端的面积差构成了阀前与阀后的压力差。我公司减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据用户的要求设计特殊比例的减压阀。
二、Y43X、Y13X型比例式减压阀主要技术参数
适用介质 | 水、气体 | |||
适用温度 | ≤90℃ | |||
压力误差 | ≤8％ | |||
最小开启压力 | 2∶1 | 0.2MPa | ||
3∶1 | 0.3MPa | |||
连接形式 | 法兰、内螺纹 | |||
主要零件材料 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 |
内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 | |
三、Y43X（法兰连接尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4213.5-84标准）
公称通径DN（mm） | A | D3 |
25 | 232 | 115/125 |
32 | 246 | 140/150 |
40 | 256 | 150/155 |
50 | 270 | 165/175 |
65 | 306 | 185/200 |
80 | 320 | 210/230 |
100 | 340 | 240/265 |
125 | 400 | 275/300 |
150 | 429 | 310/350 |
200 | 358 | 355/400 |
型号 | 公称压力 | 公称通径DN（mm） | L |
YB43X-10T （B型） | 1.0 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 | ||
YB43X-16T （B型） | 1.6 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 |
Y13X型比例式减压阀主要外形尺寸
公称通径DN（mm） | 尺寸（mm） | ||
C | L | D | |
15 | 1/2 | 80 | 50 |
20 | 3/4 | 80 | 50 |
25 | 1 | 90 | 54 |
32 | 1 1/4 | 100 | 60 |
40 | 1 1/2 | 110 | 68 |
50 | 2 | 120 | 80 |
