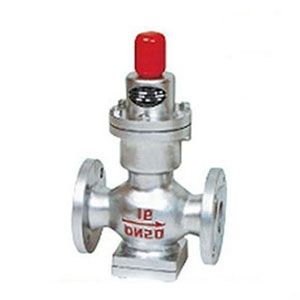

Y44H/Y型直接作用式波纹管减压阀介绍
本系列直接作用式波纹管减压阀属于直接作用式波纹管弹簧减压阀。重要由波纹管、调节弹簧、阀座、阀瓣等零件组成，行使波纹管传感阀门压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。
本杠杆式蒸汽减压阀品调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。
一、Y44H/Y型直接作用式波纹管减压阀重要技术参数和性能指标
| 公称压力（MPa） | 0.6 | 1.0 | 1.6 |
| 壳体试验压力（MPa） | 0.9 | 1.5 | 2.4 |
| 密封试验压力（MPa） | 0.6 | 1.0 | 1.6 |
| 最高进口压力（MPa） | 0.6 | 1.0 | 1.6 |
| 出口压力范围（MPa） | 0.05-0.4 | 0.1-0.8 | 0.1-1.0 |
| 压力特征误差（MPa）△P2P | GB12244-1989 | ||
| 流量特征误差（MPa）△P2G | GB12244-1989 | ||
| 最小压差（MPa） | 0.1 | 0.15 | 0.15 |
| 渗漏量 | GB12245-1989 | ||
壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
二、Y44H/Y型直接作用式波纹管减压阀重要零件材料
| 零件名称 | 零件材料 |
| 阀体、阀盖 | WCB |
| 底盖 | WCB |
| 阀座、阀瓣 | 2Cr13 |
| 波纹管 | 1Cr18N9Ti |
| 波纹管上垫 | 2Cr13 |
| 波纹管下垫 | 2Cr13 |
| 号向座 | 2Cr13 |
| 主阀弹簧 | 50CrVA |
| 调节弹簧 | 60S12Mn |
三、Y44H/Y型直接作用式波纹管减压阀流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 |
四、Y44H/Y型直接作用式波纹管减压阀连接尺寸（PN0.6-1.6MPa）
| 公称通径DN | 形状尺寸 | 连接尺寸 | |||||||||||||||||
| L | H | H1 | PN1.6MPa | PN1.6MPa | PN1.6MPa | ||||||||||||||
| 0.6/1.0MPa | 1.6MPa | D | K | n-Φ | d | C | D | K | n-Φ | d | C | D | K | n-Φ | d | C | |||
| 15 | 140 | 140 | 290 | 90 | 80 | 55 | 4-12 | 40 | 12 | 95 | 65 | 4-14 | 45 | 12 | 95 | 65 | 4-14 | 45 | 14 |
| 20 | 140 | 140 | 295 | 98 | 90 | 65 | 4-12 | 50 | 12 | 105 | 75 | 4-14 | 55 | 14 | 105 | 75 | 4-14 | 55 | 14 |
| 25 | 160 | 160 | 295 | 110 | 100 | 75 | 4-12 | 60 | 14 | 115 | 85 | 4-14 | 65 | 14 | 115 | 85 | 4-14 | 65 | 14 |
| 32 | 1080 | 180 | 295 | 110 | 120 | 90 | 4-14 | 70 | 14 | 135 | 100 | 4-18 | 78 | 16 | 135 | 100 | 4-18 | 78 | 16 |
| 40 | 200 | 200 | 325 | 125 | 130 | 100 | 4-14 | 80 | 14 | 145 | 110 | 4-18 | 85 | 16 | 145 | 110 | 4-18 | 85 | 16 |
| 50 | 230 | 230 | 325 | 125 | 150 | 110 | 4-14 | 90 | 14 | 160 | 125 | 4-18 | 100 | 16 | 160 | 125 | 4-18 | 100 | 16 |
| 65 | 280 | 325 | 130 | 160 | 130 | 4-14 | 110 | 14 | 180 | 145 | 4-18 | 120 | 18 | 180 | 145 | 4-18 | 120 | 18 | |
| 80 | 310 | 380 | 160 | 185 | 150 | 4-18 | 125 | 16 | 195 | 160 | 4-18 | 135 | 18 | 195 | 160 | 8-18 | 135 | 20 | |
| 100 | 350 | 380 | 170 | 205 | 170 | 4-18 | 145 | 16 | 215 | 180 | 8-18 | 155 | 20 | 215 | 180 | 8-18 | 155 | 20 | |
