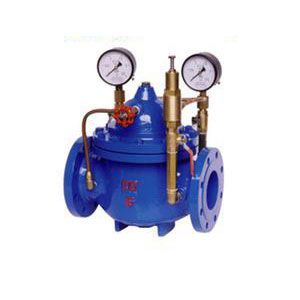

产品用途:200X水减压阀是集导阀和主阀于一体，导阀的设计与直接作用式减压阀类似,是一种高性能、大流量的减压阀，无论上游压力的转变或下流负荷的波动，均能实现稳固的压力控制。200X减压阀采用橡胶软密封设计，既可实现动压的稳固控制，又可以控制静压。
【实行标准】
设计规范：GB/T 12244
结构长度：GB/T 12250
法兰连接：JB/T 79
试验与检验：GB/T 12245
产品标识：GB/T 12220
供货规范：JB/T 7928
【产品型号】
200X-10,200X-16,200X-16C,200X-25
200X-10P,200X-16P,200X-25P
【重要技术参数和性能指标】
| 公称压力 | 1.0 | 1.6 | 2.5 |
| 壳体试验压力(MPa)* | 1.5 | 2.4 | 3.75 |
| 密封试验压力(MPa) | 1.0 | 1.6 | 2.5 |
| 最高进口压力(MPa) | 1.0 | 1.6 | 2.5 |
| 出口压力范围(MPa) | 0.2~0.8 | 0.2~1.0 | 0.4~1.6 |
| 压力特征误差 | 吻合GB/T12245-2005标准 | ||
| 流量特征误差 | 吻合GB/T12245-2005标准 | ||
| 走漏率 | 0 | ||
| 工作温度 | 0~80°C | ||
注：壳体试验不包含膜片和阀盖
【重要零件材质】
| 零件名称 | 材质 |
| 阀体、阀盖、底盖 | HT200/WCB/304SS |
| 阀座 | 黄铜/304SS |
| 阀瓣 | 2Cr13/304SS |
| 阀杆 | 2Cr13/304SS |
| O型圈 | 丁腈橡胶/聚四氟乙烯 |
| 密封圈 | 丁腈橡胶/聚四氟乙烯 |
| 膜片 | 丁腈橡胶 |
| 弹簧 | 60Si2Mn |
【连接尺寸】
公称通径 DN | 外 形 尺 寸 | ||
| L | H | Hl | |
| 40 | 190 | 265 | 200 |
| 50 | 190 | 265 | 200 |
| 65 | 210 | 310 | 205 |
| 80 | 240 | 350 | 245 |
| 100 | 272 | 460 | 305 |
| 125 | 285 | 520 | 365 |
| 150 | 325 | 570 | 415 |
| 200 | 380 | 840 | 510 |
| 250 | 450 | 890 | 560 |
| 300 | 525 | 1030 | 658 |
| 350 | 560 | 1090 | 696 |
| 400 | 630 | 1150 | 735 |
| 450 | 670 | 1150 | 735 |
| 500 | 720 | 1300 | 785 |
| 600 | 800 | 1300 | 785 |
