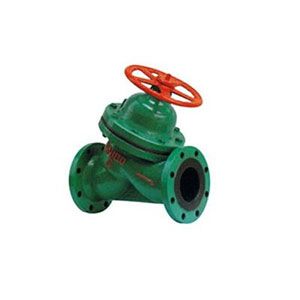

G45J-6直流式衬胶隔膜阀
直流式衬胶隔膜阀产品特点：设计与制造：GB122239结构长度：GB12221、JB1688法兰连接尺寸：GB4216、JB78G45J直流式衬胶隔膜阀,直流式隔膜阀,衬胶隔膜阀
部件列表：1、阀体2、阀体衬里3、隔膜4、阀瓣5、阀杆6、阀盖7、手轮
二、直流式衬胶隔膜阀用途：
直流式衬胶隔膜阀专用于控制非腐蚀性或一样平常腐蚀性介质，阀体内腔外观无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
三、直流式衬胶隔膜阀材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢手轮：铸铁
四、测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
六、直流式衬胶隔膜阀结构特点：
隔膜阀是一种特别情势的截止阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中心隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀；
5、隔膜可替换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有优秀的耐腐蚀性。
七、直流式衬胶隔膜阀重要尺寸及重量：
| DN mm | 公称压力 MPa | 工作压力 MPa | L （mm） | D （mm） | D1 （mm） | n-φd （mm） | F （mm） | H1 （mm） | H2 （mm） | D0 （mm） | 质量 |
| 25 | 0.6 | 0.6 | 145 | 115 | 85 | 4-14 | 2 | 178 | 190 | 120 | - |
| 32 | 160 | 140 | 100 | 4-18 | 2 | 196 | 217 | 140 | - | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 196 | 217 | 140 | 14 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 219 | 240 | 200 | 20 | ||
| 65 | 250 | 185 | 145 | 4-18 | 3 | 264 | 272 | 200 | 29 | ||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 285 | 315 | 280 | 42 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 352 | 383 | 320 | 61 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 470 | 515 | 320 | 79．5 | ||
| 150 | 0．4 | 460 | 285 | 240 | 8-22 | 3 | 508 | 554 | 400 | 150 | |
| 200 | 570 | 340 | 295 | 8-22 | 4 | 602 | 660 | 500 | 236．5 | ||
| 250 | 680 | 395 | 350 | 12-22 | 4 | 708 | 786 | 500 | - | ||
| 300 | 790 | 445 | 400 | 12-22 | 4 |
