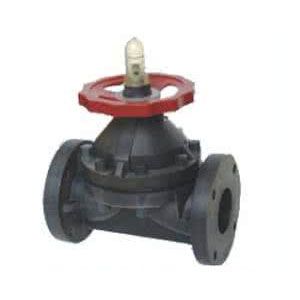

产品型号：G41FS-6S
产品名称：全塑隔膜阀
产品特点：G41F-6F型全氟塑料隔膜阀,G41F-6S型全氟塑料隔膜阀,塑料隔膜阀
二、性能规范：
| 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 |
| 1 | 螺柱 | 不锈钢、铜 | 10 | 滚动轴承 | 单向推力轴承 |
| 2 | 指示灯 | 钢 | 11 | 螺母 | 不锈钢、铜 |
| 3 | 限位置 | 聚碳酸脂 | 12 | 螺栓 | 不锈钢、铜 |
| 4 | 手轮 | ABS ABS | 13 | 阀体 | RPP ABS PVDF RPP ASB PVDF |
| 5 | 压紧螺母 | 不锈钢、RPP | 14 | 垫膜 | 橡胶 |
| 6 | 衬环 | PP | 15 | 隔膜片 | F46 PVDF F46 PVDF |
| 7 | 螺母 | 铸铁、钢、铜 | 16 | 铸 | 钢、不锈钢 |
| 8 | 阀杆 | 不锈铜、钢 | 17 | 阀瓣 | 铸铁、不锈钢 |
| 9 | 阀盖 | RPP ABS PVDF | - | - | - |
三、G41F塑料隔膜阀形状连接尺寸及重量：
| 公称通径 DN（mm） | 尺寸（mm） | 工作压力（Mpa） | 工作温度（℃） | 质量（┧） | ||||||||||||
| D1 | D | L | b | H | n | φ | RPP | ASB | PVDF | RPP | ASB | PVDF | RPP | ASB | PVDF | |
| 15 | 95 | 65 | 125 | 14 | 125 | 4 | 14 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 0.8 | 0.8 | 1.2 |
| 20 | 105 | 75 | 135 | 20 | 130 | 4 | 14 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 0.9 | 0.9 | 1.6 |
| 25 | 115 | 85 | 145 | 20 | 145 | 4 | 14 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 1.0 | 1.0 | 1.8 |
| 32 | 135 | 100 | 200 | 20 | 170 | 4 | 18 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 0.3 | 0.3 | 2.4 |
| 40 | 145 | 110 | 180 | 20 | 190 | 4 | 18 | 0.6 | 0.6 | 0.5 | 100 | 90 | 120 | 0.8 | 1.8 | 3 |
| 50 | 200 | 125 | 210 | 18 | 215 | 4 | 18 | 0.6 | 0.6 | 0.4 | 100 | 90 | 120 | 2.5 | 2.6 | 3.9 |
| 65 | 180 | 145 | 250 | 22 | 280 | 4 | 18 | 0.6 | 0.6 | 0.4 | 100 | 90 | 120 | 5 | 5.1 | 7.8 |
| 80 | 195 | 200 | 300 | 25 | 300 | 4 | 18 | 0.6 | 0.6 | 0.3 | 100 | 90 | 120 | 6.1 | 6.2 | 8.9 |
| 100 | 215 | 180 | 350 | 25 | 340 | 8 | 18 | 0.6 | 0.6 | 0.3 | 100 | 90 | 120 | 9.7 | 9.9 | 15 |
| 125 | 245 | 210 | 400 | 30 | 420 | 8 | 18 | 0.4 | 0.4 | 0.2 | 100 | 90 | 120 | 13.5 | 13.8 | 21 |
| 150 | 280 | 240 | 460 | 30 | 480 | 8 | 23 | 0.4 | 0.4 | 0.2 | 100 | 90 | 120 | 25 | 25.5 | 37 |
| 200 | 335 | 295 | 570 | 35 | 625 | 8 | 23 | 0.4 | 0.4 | 0.2 | 100 | 90 | 120 | 36.5 | 37.2 | 56 |
