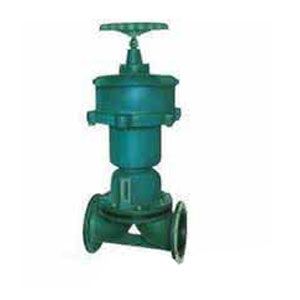

一、G6B41J气动隔膜阀用途
用途：本阀专用于控制非腐蚀性或一样平常腐蚀性介质，阀体内腔外观无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
二、G6B41J气动隔膜阀材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁
三、G6B41J气动隔膜阀测试
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
四、G6B41J气动隔膜阀重要尺寸及重量
| DN mm | 公称压力 MPa | 工作压力 MPa | L （mm） | D （mm） | D1 （mm） | n-φd （mm） | F （mm） | H1 （mm） | H2 （mm） | D0 （mm） | B | 气源压力 MPa | 气源接头 in | 耗气量 cm3 | 质量 |
| 15 | 0.6 | 0.6 | 125 | 95 | 65 | 4-14 | 2 | ||||||||
| 20 | 139 | 105 | 75 | 4-14 | 2 | ||||||||||
| 25 | 145 | 115 | 85 | 4-14 | 2 | 296 | 310 | 120 | 94 | 0.4 | 10×1 | 2.395×102 | 8 | ||
| 32 | 160 | 140 | 100 | 4-18 | 2 | 398 | 416 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | 15 | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 406 | 426 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | 17.5 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 464 | 489 | 160 | 185 | 0.4 | 12×1.25 | 1.235×102 | 26 | ||
| 65 | 250 | 185 | 145 | 4-18 | 3 | 160 | 0.5 | 32 | |||||||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 645 | 685 | 200 | 245 | 0.5 | 16×1.5 | 3.725×103 | 56.5 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 710 | 760 | 240 | 330 | 0.5 | 20×1.5 | 9.458×103 | 94.5 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 832 | 900 | 320 | 380 | 0.5 | 20×1.5 | 1.409×104 | 170 | ||
| 150 | 460 | 285 | 240 | 8-22 | 3 | 933 | 1013 | 320 | 470 | 0.5 | 20×1.5 | 2.868×104 | 229 | ||
| 200 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 1275 | 1395 | 400 | 470 | 0.5 | 20×1.5 | 4.619×104 | 387 | |
| 250 | 680 | 395 | 350 | 12-22 | 4 |
