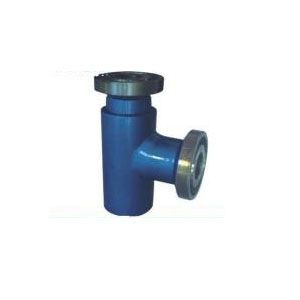

H83H/H83Y卡箍角式止回阀 概述:
高压角式止回阀它采用不锈钢材料制成的高硬度阀瓣,相配合的是较高硬度的不锈钢阀座,采用面接触密封,密封性能可靠,经久耐用.
| 公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||
| L | L1 | DO | D1 | ||
| 16 20 25 35 40 | 40 | 265 | 420 | 36 | 60 |
| 50 | 267 | 420 | 45 | 73 | |
| 65 | 295 | 450 | 58 | 89 | |
| 80 | 355 | 540 | 72 | 108 | |
| 40 | 265 | 420 | 36 | 60 | |
| 50 | 267 | 420 | 45 | 73 | |
| 66 | 295 | 450 | 58 | 89 | |
| 88 | 355 | 540 | 72 | 108 | |
