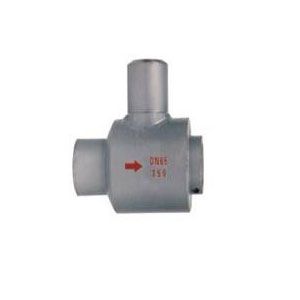

进口对焊角式止回阀

产品名称：高压角式止回阀

产品型号：H63H、H63Y、H63F101、H65H、H65Y

高压角式止回阀产品简介：

高压角式止回阀分为H63Y高压焊接角式止回阀、H83Y高压卡箍角式止回阀。用于压力450kg，口径小于100的管路体系。阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。高温耐压部件采用优质耐热合金钢制造，安全可靠，性能稳固，使用寿命长。广泛使用于各种化工、冶金、钢铁等行业的高压管路上。

高压角式止回阀工作原理：

当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。

高压角式止回阀产品特点：

1、结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价。

2、阀门为团体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。

3、可水平安装或垂直安装，重量轻，不必为阀门设置支座。

4、流道通行、流体阻力小，阀瓣在很小的压差下就能完全打开。

5、阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成，硬度高，抗冲蚀，经久耐用。

形状及连接尺寸Main external and connecting dimensions
