产品[滑道滚球式止回阀]的细致资料：

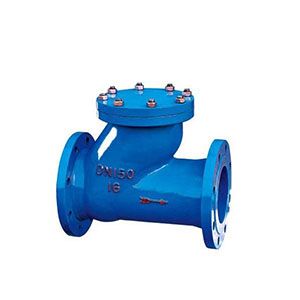

产品名称：滑道滚球式止回阀
产品特点：微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可月于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。
二、重要技术参数：
| 型号 | 公称压力 （MPa） | 壳体试验 压力（MPa） | 密封试验 压力（MPd) | 阀体材料 | 球体材料 |
| HQ44 45X10 | 1.0 | 1.5 | 1.1 | 铸铁 | 碳钢包胶 |
| HQ44 45X16 | 1.6 | 2.4 | 1.76 |
三、滑道滚球式止回阀重要形状尺寸：
| HQ44X-10 16外尺寸 | |||||||||||
| 公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 600 | 700 | 800 | 900 | 1000 |
| L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1350 | 1450 | 1650 | 1900 | 2100 |
| H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 1155 | 1260 | 1350 | 1660 | 1700 |
| 连接尺寸 | 法兰连接尺寸PN1.0MPa按GB4216.4-84;PNl.6MPa按GB4216.5-84标准 | ||||||||||
四、滑道滚球式止回阀重要形状尺寸：
| HQ45X-10 16外尺寸 | ||||||||||||
| 公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L(mm) | 550 | 650 | 750 | 850 | ||||||||
