产品型号：H77X/H/Y-16C、P、R
产品名称：对夹式双瓣止回阀
公称压力：Mpa
壳体材质：铸钢、不锈钢
产品报价：
产品用途：蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用
产品特点：止回阀安装在管路体系，其重要作用是防止介质倒流，止回阀是一种寄托介质压力开启和关闭的主动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。
对夹式双瓣止回阀的细致资料：

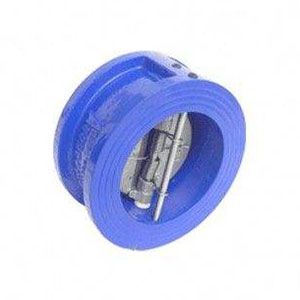

◆结构图片
◆性能参数:
| 型 号 | 公 称 压 力 PN(MPa) | 试验压力PN(MPa) | 工作温度 （℃ ） | 适用介质 | |
| 壳 体 | 密 封 | ||||
| H77X H77H H77Y H77W | 1.0 | 1.5 | 1.1 | 软密封： ＜80 硬密封： ＜450 | 水、气体、油品、硝酸等 |
| 1.6 | 2.4 | 1.76 | |||
| 2.5 | 3.75 | 2.75 | |||
| 4.0 | 6.0 | 4.4 | |||
| 6.4 | 9.6 | 7.0 | |||
◆重要零部件材料:
| 零 件 名 称 | 材 料 | ||||
| H77X-10C、2516、40 | H77H-16C、4025、64 | H77Y-25I64I40I | H77W-16C、2525C、40 | H77W-10P、25P16P、40P | |
| 阀体、蝶板 | 铸钢WCB | 铬 钼 钢 | 铸钢WCB | 1Cr18Ni9Ti | |
| 阀 杆 | 2Cr13 | 1Cr18Ni9Ti | 2Cr13 | ||
| 阀体密封圈 | - | 堆焊合金焊 | 堆焊硬质合金焊 | - | - |
| 助关弹簧 | 1Cr18Ni9Ti | 耐 热 合 金 | 1Cr18Ni9Ti | ||
◆形状尺寸:
| 公称通径DN(mm) | L | D 2 | D 3 | 公称通径DN(mm) | L | D 2 | D 3 | ||
| H77X | H77H H77Y H77W | H77X | H77H H77Y H77W | ||||||
| 50 | 43 | 100 | 43 | 46 | 400 | 140 | 485 | 376 | 390 |
| 80 | 64 | 135 | 71 | 80 | 450 | 152 | 545 | 427 | 427 |
| 100 | 64 | 155 | 91.5 | 94 | 500 | 152 | 608 | 479 | 490 |
