进口锻钢旋启式止回阀

作者：valves 发布时间：2021-01-15 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口锻钢旋启式止回阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口锻钢旋启式止回阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

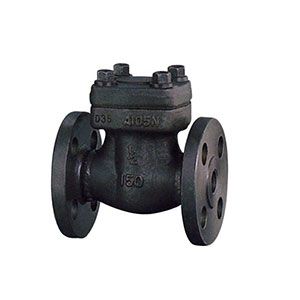

H14/44/64H/Y锻钢旋启式止回阀

设计与制造标准：

●设计与制造：ANSIB16.34　API600　GB12236

●法兰尺寸：ANSIB16.5　JB/T79　GB9113

●压力温度：ANSIB1.20.1

●结构长度：ANSIB16.10　GB12221

●对焊连接尺寸：ANSIB16.11

●检验与试验：API598　GB9131

安装尺寸及重量：

ANSI 150Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	108	117	127	140	165	203
H	60	80	85	100	120	135
Wt	3.3	4.8	7.0	7.5	11.3	13.6
ANSI 300Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	152	178	203	216	229	267
H	60	80	85	100	120	135
Wt	3.6	5.1	7.4	7.9	11.7	16.8
ANSII 600Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	165	190	216	229	241	292
H	60	80	85	100	120	135
Wt	4.3	6.2	7.7	9.3	13.2	20.5
ANSI 150～800Lb
NPS	1/4	3/8	1/2	3/4	1	11/4	11/2	2
L1	79	79	92	111	120	120	140	170
H	60	60	60	80	85	100	120	135
Wt1	1.2	1.0	1.1	1.9	3.4	4.5	7.3	10
ANSI 1500Lb
NPS	1/4	3/8	1/2	3/4	1	11/4	11/2	2
L1	111	111	111	111	120	140	140	162
H	80	80	80	80	95	105	120	140
Wt1	3.2	3.1	3.0	3.6	4.3	6.1	8.8	12.6

设计与制造标准：
●设计与制造：ANSIB16.34　API600　GB12236
●法兰尺寸：ANSIB16.5　JB/T79　GB9113
●压力温度：ANSIB1.20.1
●结构长度：ANSIB16.10　GB12221
●对焊连接尺寸：ANSIB16.11
●检验与试验：API598　GB9131
安装尺寸及重量：

GB 2.5MPa
DN	15	20	25	32	40	50
L	130	150	160	180	200	250
L1	92	111	120	152	172	200
H	60	80	85	100	120	-
GB 4.0MPa
DN	15	20	25	32	40	50
L	130	150	160	180	200	250
L1	92	111	120	152	172	200
H	60	80	85	100	120	-
GB 6.4MPa
DN	15	20	25	32	40	50
L	170	190	210	230	260	300
L1	92	111	120	152	172	200
H	60	80	85	100	120	-
GB 10.0MPa
DN	15	20	25	32	40	50
L	170	190	210	230	260	300
L1	92	111	120	152	172	200
H	60	80	85	100	120	-
GB 16.0MPa
DN	15	20	25	32	40	50
L	170	190	210	230	260	300
L1	92	111	120	152	172	200
H	60	80	85	100	120	-
