进口铸钢升降式止回阀

作者：valves 发布时间：2021-01-15 00:00:00点击：

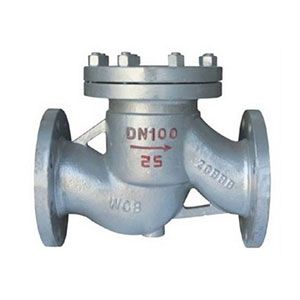

进口铸钢升降式止回阀

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口铸钢升降式止回阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口铸钢升降式止回阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

H41H/W铸钢升降式止回阀

设计与制造标准：

●设计与制造：ANSIB16.34　API6D　GB12236

●法兰尺寸：ANSIB16.5　JB/T79　GB9113

●压力温度：---

●结构长度：ANSIB16.10　GB12221

●对焊连接尺寸：---

●检验与试验：API598　GB9131

安装尺寸及重量：

ANSI 150Lb
NPS	2		21/2		3		4		6		8		10	12
L	203		216		241		292		356		495		622	698
H	165		175		190		215		270		320		365	415
Wt	18		26		30		50		86		152		241	352
GB 1.6MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110
ANSI 300Lb
NPS	2		21/2		3		4		6		8		10	12
L	267		292		318		356		444		533		622	711
H	190		205		220		245		295		330		420	485
Wt	29		34		46		70		152		233		291	520
GB 2.5MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	260	285	290	300
Wt	14	15	16	17	18	19	24	29	40	72	104	145	180	230
GB 4.0MPa
DN	32	40	50	65	80	100	125		150	200		250		300
L	180	200	230	290	310	350	400		480	600		650		750
H	120	140	150	160	175	200	225		260	315		320		300
Wt	9	12	15	20	33	41	73		104	147		180		230
GB 6.4MPa
DN	32	40	50	65	80	100	125		150	200		250		300
L	230	260	300	340	380	430	500		550	600		775		900
H	160	170	170	190	205	230	265		310	350		480		520
Wt	12	20	29	35	47	68	100		142	195		250		300

设计与制造标准：
●设计与制造：ANSIB16.34　API6D　GB12236
●法兰尺寸：ANSIB16.5　JB/T79　GB9113
●压力温度：---
●结构长度：ANSIB16.10　GB12221
●对焊连接尺寸：---
●检验与试验：API598　GB9131
安装尺寸及重量：

ANSI 600Lb
NPS	2	21/2		3		4		6		8		10		12
L	292	330		356		432		559		660		787		838
G	210	230		255		295		365		420		505		545
Wt	33	42		62		115		224		292		635		871
GB10.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110
GB 16.0MPa
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	260	290	290	300
Wt	14	15	16	17	18	19	24	29	40	72	104	180	180	230

声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！

技术QQ;2412941573

销售电话 :13917052988 (微信同号）。
