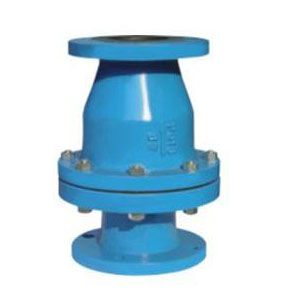

进口旋启式衬胶止回阀_上海沪贡阀门制造有限公司（2021版）

旋启式衬胶止回阀属于一种主动阀门，其重要作用是防止介质倒流、泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过体系压的辅助体系提供补给的管路上。

旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转活动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常转变的大口径场合，但不宜用于脉动流，其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种情势重要按阀门口径来分，目的是为了防止介质制止流动或倒流时，削弱水力冲击。

材料：

上阀体、下阀体：铸铁、球墨铸铁

衬里：橡胶

阀瓣：碳钢包覆橡胶

设计标准	GB12236
结构长度	GB12221
法兰标准	GB4216
法兰标准

H44J旋启式衬胶止回阀概述：

止回阀是一种寄托介质自己的流动而主动启、闭阀瓣用来阻止介质逆向流动的主动阀门。
H44J旋启式衬胶止回阀技术规范：

遵循规范	STANDARD
设计与制造	GB/T 12235、GB/T12236
结构长度	GB/T 12221、JB/T 96
法兰尺寸	JB/T 78、JB/T 79
压力试验	GB/T 13927
标志	GB/T 12220
供货	GB/T 12252

H44J旋启式衬胶止回阀特点：
法兰连接止回阀
设计与制造吻合中国国家标准
基本结构形成：旋启式，纵贯升降式
公称压力：PN1.0~1.6(MPa)
公称通径：DN15~500(mm)
基本型号：H41F3、H41F46、H44F3、H44F4
H44J旋启式衬胶止回阀连接尺寸：

公称通径		标准值							参考值
DN （mm）	NPS （inch）	L1	D	D1	D2	f	b	Z-Φd	Do	H	WT(Kg)
DN （mm）	NPS （inch）	PN0.6Pa
15	1/2	130	80	55	40	2	12	4-Φ12	105	55	4
20	3/4	150	90	65	50	2	14	4-Φ12	115	58	5
25	1	160	100	75	60	2	14	4-Φ12	128	60	6
32	11/4	180	120	90	70	2	16	4-Φ14	145	75	7
40	11/2	200	130	100	80	3	16	4-Φ14	160	82	8
50	2	230	140	110	90	3	16	4-Φ14	178	95	10
65	21/2	290	160	130	110	3	16	4-Φ14	205	105	20
80	3	310	185	150	125	3	18	4-Φ18	230	120	25
100	4	350	205	170	145	3	18	4-Φ18	255	135	30
125	5	400	235	200	175	3	20	8-Φ18	305	158	50
150	6	480	260	225	200	3	20	8-Φ18	345	180	65
200	8	495	315	280	255	3	22	8-Φ18	415	215	137
250	10	600	370	335	310	3	24	12-Φ18	490	240	150

公称通径		标准值							参考值
DN（mm）	NPS （inch）	L1	D	D1	D2	f	b	Z-Φd	B	H	WT(Kg)
DN（mm）	NPS （inch）	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-Φ14	105	55	5
20	3/4	150	105	75	55	2	16	4-Φ14	115	58	7
25	1	160	115	85	65	2	16	4-Φ14	128	60	9
32	11/4	180	135	100	78	2	18	4-Φ18	145	75	11
40	11/2	200	145	110	85	3	18	4-Φ18	160	82	13.5
50	2	230	160	125	100	3	20	4-Φ18	178	95	18
65	21/2	290	180	145	120	3	20	4-Φ18	205	105	22
80	3	310	195	160	135	3	22	4-Φ18	230	120	28
100	4	350	215	180	155	3	22	8-Φ18	255	135	34
125	5	400	245	210	185	3	24	8-Φ18	305	158	58
150	6	480	280	240	210	3	24	8-Φ23	345	180	72
200	8	495	335	295	265	3	26	8-Φ23	415	215	150
250	10	622	390	350	320	3	28	12-Φ23	490	240	165
PN1.6MPa
15	1/2	130	95	65	45	2		14	110	55	6
20	3/4	150	105	75	55	2		16	120	58	7.8
25	1	160	115	85	65	2		16	135	60	10
32	11/4	180	135	100	78	2		18	150	75	12.5
40	11/2	200	145	110	85	3		18	165	82	14.5
50	2	230	160	125	100	3		20	185	95	19.5
65	21/2	290	180	145	120	3		20	210	105	25.5
80	3	310	195	160	135	3		22	235	120	30
100	4	350	215	180	155	3		24	260	135	36
125	5	400	245	210	185	3		26	310	158	62
150	6	480	280	240	210	3		28	350	180	78
200	8	495	335	295	265	3		30	420	215	156
250	10	600	405	355	320	3		32	505	240	172
