一、概述

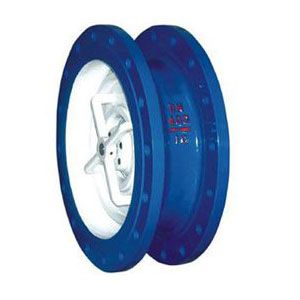

CVKR大口径静音止回阀采用吻合水力学的轮廓设计，取得较佳的流线型水路，内部附着到流体的设计能保证最小的压力损失静音止回阀安装于水泵出水口处，可在水流倒流前先行快速关闭，避免产生水锤、水击声和破坏性冲击，以达到静音、防止倒流和珍爱设备的目的。
静音止回阀 广泛适用于给排水、消防、暖通、工业等体系。此阀门设计先辈，体积小，占用空间资源少，动作敏捷，功能可靠。
二、技术参数
公称压力：1.0～2.5MPa
公称通经：300～1200mm
适用介质：水、油品、海水、污水
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
三、重要形状尺寸
| 公称通径 | D1 | D2 | D3 | N-￠D | L | ||||
| (mm) | 1.0MPa | 1.6MPa | 1.0 MPa | 1.6 MPa | 1.0 MPa | 1.6 MPa | 1.0MPa | 1.6 MPa | |
| 300 | 370 | 400 | 410 | 460 | 12-23 | 12-28 | 171 | ||
| 350 | 429 | 460 | 470 | 520 | 16-23 | 16-28 | 184 | ||
| 400 | 480 | 515 | 525 | 580 | 16-28 | 16-31 | 191 | ||
| 450 | 530 | 565 | 585 | 640 | 20-28 | 20-31 | 203 | ||
| 500 | 582 | 620 | 650 | 715 | 20-28 | 20-34 | 219 | ||
| 600 | 682 | 725 | 770 | 810 | 840 | 20-31 | 20-37 | 222 | |
| 700 | 794 | 840 | 840 | 895 | 910 | 24-31 | 24-37 | 280 | |
| 800 | 901 | 950 | 950 | 1015 | 1025 | 24-34 | 24-40 | 356 | |
| 900 | 1001 | 1050 | 1050 | 1125 | 1125 | 28-40 | 28-40 | 368 | |
| 1000 | 1112 | 1160 | 1170 | 1230 | 1255 | 28-43 | 28-43 | 432 | |
| 1200 | 1328 | 1380 | 1390 | 1455 | 1485 | 32-49 | 32-49 | 524 | |
