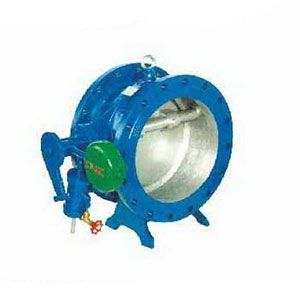

进口蝶式缓冲止回阀

作者：valves 发布时间：2021-01-15 00:00:00点击：

格林巴赫托普，巴赫BACH进口泵阀品牌。

格林巴赫托普,专注于进口蝶式缓冲止回阀制造商,,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口蝶式缓冲止回阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

一、产品概述

　　本系列止回阀以密封副地三心偏河阀板地大二次偏心保证关闭后零走漏，以开阀时的小阻尼保证阀板平稳开启，以快慢两阶段关闭保证速度，同时有用缓冲，消弭水锤冲击。

二、用途

1、本阀适用于大口径水或蒸汽等介质管路中，起到止回作用，能够实现快关和慢关，有用防止水锤冲击。

2、三偏心密封结构保证零走漏，开启动作平稳，流阻小。

3、快关段基本无阻力，慢关段缓冲平稳，无水锤，无冲击噪声。

4、密封副三偏心加阀板大二次偏心结构，开启密封副即星散，关闭接触即密封，有用削减封面磨损，延伸使用寿命。

三、重要技术参数

公称压力	PN			ANSI
公称压力	0.25～6.4MPa			150LB-300LB
公称通经	PN2.5（DN300～DN2000），PN6（DN300～DN2000），PN10（DN300～DN1600），PN16（DN300～1000），PN25，PN40，PN64（DN300～DN800）
强度试验	1.5倍
密封试验	1.1倍
阀体材料	灰铸铁	球墨铸铁	碳素钢C	合金钢I	不锈钢P/R
工作温度	0～150℃	-15～300℃	-29～425℃	-29～530℃	-196～600℃
适用介质	水、蒸汽、气体、油品等	水、蒸汽、气体、油品等	水、蒸汽、气体、油品等	水、蒸汽、气体、油品等	醋酸类、硝酸类

四、实行标准

五、HH47型蝶式缓冲止回阀重要形状连接尺寸 　　　　　　　　　　　　　　单位：mm　　
