产品介绍：
止回阀是一种寄托介质自己的流动而主动启闭阀瓣用来阻止介质逆向流动的主动阀门。阀门供给网衬里止回阀基本类型有四种：HG41型法兰连接纵贯升降式止回阀和HG42型升降立式止回阀、HG44立式止回阀、HG76旋启式止回阀。
应用范围：
升降式衬氟止回阀只是许可介质向一个方向流动，而且阻止反方向流动，通常这种衬氟阀门是主动工作的，在一个方向流动的压力作用下，阀瓣打开，液体反方向流动时有液体压力和阀瓣的自重，合阀瓣作用于阀重，从而切断流动。其中断回阀就是这种类型的阀门，它包括升降式止回阀、旋启式止回阀、对夹式止回阀等。
1、旋启式止回阀
重要型号有：全衬里H44F46与H74F46单瓣旋启式系列和H76F46型双瓣旋启式系列，它们的结构情势为：阀瓣都是围绕阀座外的（销）轴、镶嵌在阀体与阀盖之间形成的特别凹槽内、启闭天真，密封可靠，另外，H72F46和H76F46型止回阀的特点是：除了阀体，阀瓣外，复位弹簧也悉数包衬了耐腐蚀的氟塑料，设计合理的弹簧，使阀瓣在低压区内也能产生充足的密封比压，保证阀门在低压力区密封的可靠性。
2、升降立式止回阀
重要型号有全衬里H40F46型，H42F46和H72F46升降立式止回阀，其中H40F46是一种新型结构，阀瓣为半球型，它们共同特点是衬氟阀瓣沿阀体通路轴线做升降活动。

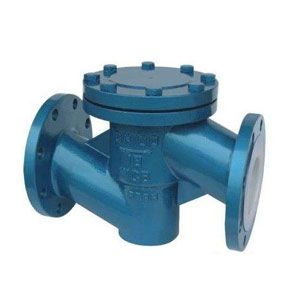

3、升降式止回阀
重要型号有：全衬里H41F46纵贯升降式止回阀，其结构特点是：衬氟阀瓣垂直于阀体进、出口轴线作升降活动。
标准规范：
设计制造标准：GB/T 12235-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
衬氟止回阀重要零部件材料表：
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀瓣/阀杆 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 紧固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 5 | 螺母 | PTFE(F4) | CF8 | CF8 | |||
重要形状和连接尺寸：
| 公称尺寸 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa | |||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 130 | 95 | 65 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 150 | 105 | 75 | 2 | 16 | 4-φ14 |
| 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | |||||
