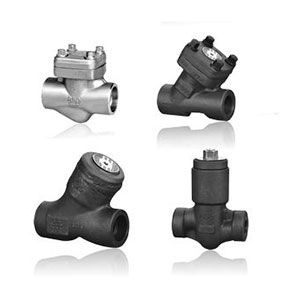

Y型锻钢止回阀介绍：
"Y"型锻钢阀有三种阀盖设计情势：第一种是螺栓式阀盖,按这种设计情势设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特别要求时也可采用金属环连接.第二种设计情势是焊接式阀盖,扫这种设计情势设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封.
可设计成"Y"型阀的有截止阀和止回阀
Y"型阀设计结构和特性：
"Y"型截止阀和止回阀阀门吻合ANSIB16.34.检验与测试按API598,标记按MSS-SP-25.
采用以下结构：
全径和缩径
升降式和球式止回阀
按需内置弹簧
可拆卸实习阀瓣
自定义压板压套式
团体式上密封座
明杆支架型(OS&Y)
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端吻合ASMEB16.11
螺纹连接端（NPT）吻合ANSI/ASMEB1.20.1
阀瓣可变换为针型、节流型、球型、止回型
Y型锻钢止回阀相干压力：
800LB
900LB～2500LB
800LB
Y"型阀设计结构和特性：
"Y"型截止阀和止回阀阀门吻合ANSIB16.34.检验与测试按API598,标记按MSS-SP-25.
采用以下结构
全径和缩径
升降式和球式止回阀
按需内置弹簧
可拆卸实习阀瓣
自定义压板压套式
团体式上密封座
明杆支架型(OS&Y)
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 阀瓣 | A276420 | A276304 | A276 304(L) | A276316(L) |
| 3 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 4 | 铭牌 | SS | |||
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
细致:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
Y型锻钢止回阀尺寸(MM)和重量(KG)
| NPS | 缩径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
| 全径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
| L | 98 | 98 | 110 | 120 | 140 | 140 | 170 | 200 | |
| H（开） | 85 | 85 | 95 | 105 | 114 | 114 | 132 | 145 | |
| 重量 | 3.1 | 3.0 | 3.7 | 6.5 | 8.5 | 8.0 | 10.9 | 12.5 | |
