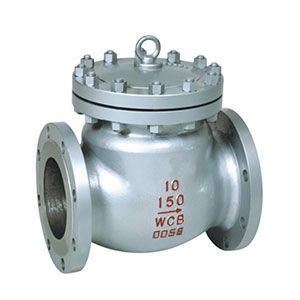

一、API美标止回阀 重要用途
止回阀选用于公称压力150LB～600LB,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
二、API美标止回阀 重要技术参数
1、选材考究，吻合国内、皮毛关标准，材料的周全质量高。
2、密封副配对先辈合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，知足各种工程必要及用户要求。
5、阀体材料品种齐全，垫片可根据现实工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构情势和连接情势的止回阀，为各种设备配套使用。
三、API美标止回阀 产品实行标准
| 类型 | 设计与制造 | 结构长度 | 法兰尺寸 | 压力～温度 | 试验～检验 |
|---|---|---|---|---|---|
| 旋启式止回阀 | ANSI B16.34 | ANSI B16.10 | ANSI B16.15 | ANSI B16.34 | API 598 |
| 升降式止回阀 | BS 1868 |
四、API美标止回阀 产品性能规范
| 公称压力（Lb） | 150 | 300 | 600 | |
|---|---|---|---|---|
| 强度试验 | MPa | 3.1 | 7.8 | 15.3 |
| Lbf/in2 | 450 | 1125 | 2225 | |
| 水密封试验 | MPa | 2.2 | 5.6 | 11.2 |
| Lbf/in2 | 315 | 815 | 1630 | |
| 气密封试验 | MPa | 0.5～0.7 | ||
| Lbf/in2 | 60～100 | |||
五、API美标止回阀 重要零件材料及性能
| 体、盖、瓣、摇杆、导向套 | 销轴 | 垫片 | 密封面 | 工作温度 （℃） | 适用介质 |
|---|---|---|---|---|---|
| WCB | 2Cr13 | 加强柔性石墨 1Cr13/柔性石墨 不锈钢/ 耐酸石棉 PTFE 齿型垫片 | 13Cr STL 本体材料 PTFE 尼龙 | ≤425 | 水、蒸汽、油品、 硝酸类、醋酸类、 强氧化介质、尿素 |
| WC1 | ≤450 | ||||
| WC6 | ≤540 | ||||
| WC9 | ≤570 | ||||
| C5 C12 | ≤550 | ||||
| CF8 | 304 | ≤600 | |||
| CF3 | 316 | ||||
| CF8M | 304L | ||||
| CF3M | 316L |
六、API美标止回阀 重要形状和连接尺寸 单位:mm
| NPS | DN | Class 150Lb | WT(Kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| in | mm | L | D | D1 | D2 | b | Z-Φd | H | |
| 2" | 50 | 203 | 157 | 120.7 | 92 | 19.50 | 4-Φ19 | 161 | 17 |
| 21/2" | 65 | 216 | 178 | 139.7 | 105 | 22.5 | 4-Φ19 | 180 | 23 |
| 3" | 80 | 241 | 190.5 | 152.4 | 127 | 24 | 4-Φ19 | 190 | 33 |
| 4" | 100 | 292 | 229 | 190.50 | 157.2 | 24 | 8-Φ19 | 220 | 44 |
| 6" | 150 | 356 | 279 | 241.5 | 216 | 25.5 | 8-Φ22.5 | 257 | 78 |
| 8" | 200 | 495 | 343 | 298.5 | 270 | 29 | 8-Φ22.5 | 292 | 137 |
| 10" | 250 | 622 | 406 | 362 | 324 | 30.5 | 12-Φ25 | 350 | 207 |
| 12" | 300 | 698 | 483 | 432 | 381 | 32 | 12-Φ25 | 398 | 279 |
| 14" | 350 | 787 | 533 | 476.8 | 413 | 35 | 12-Φ29 | 445 | 387 |
| 16" | 400 | 864 | 597 | 539.8 | 470 | 37 | 16-Φ29 | 490 | 446 |
| 18" | 450 | 978 | 635 | 577.8 | 533 | 40 | 16-Φ32 | 520 | 621 |
| 20" | 500 | 978 | 698 | 635 | 584 | 43 | 20-Φ32 | 546 | 770 |
| 24" | 600 | 1295 | 813 | 749.3 | 692 | 48 | 20-Φ35 | 880 | 970 |
Class 300Lb | |||||||||
| 2" | 50 | 267 | 165 | 127 | 92 | 22.5 | 8-Φ19 | 179.5 | 20 |
| 21/2" | 65 | 292 | 190 | 150 | 105 | 25 | 8-Φ22 | 190 | 24 |
| 3" | 80 | 318 | 210 | 168 | 127 | 29.0 | 8-Φ22.5 | 212.4 | 40 |
| 4" | 100 | 356 | 254 | 200 | 157 | 32.0 | 8-Φ22.5 | 246 | 51 |
| 6" | 150 | 445 | 317.5 | 269.7 | 216 | 37.0 | 12-Φ22.5 | 292 | 90 |
| 8" | 200 | 533 | 381 | 330 | 270 | 41.5 | 12-Φ25.5 | 328 | 175 |
| 10" | 250 | 622 | 444.5 | 387 | 324 | 48.0 | 16-Φ28.5 | 378.6 | 210 |
| 12" | 300 | 711 | 521 | 451 | 381 | 51.0 | 16-Φ32 | 420 | 286 |
| 14" | 350 | 838 | 584 | 514 | 54 | 54 | 20-Φ32 | 470 | 400 |
| 16" | 400 | 864 | 648 | 572 | 57 | 57 | 20-Φ35 | 530 | 550 |
| 18" | 450 | 978 | 711 | 629 | 60 | 60 | 24-Φ35 | 584 | 700 |
| 20" | 500 | 1016 | 775 | 686 | 64 | 64 | 24-Φ35 | 610 | 860 |
| 24" | 600 | 1346 | 914 | 813 | 70 | 70 | 24-Φ41 | 860 | 1931 |
Class 600Lb | |||||||||
| 2" | 50 | 292 | 165 | 127 | 92 | 25 | 8-Φ19 | 203 | 34 |
| 21/2" | 65 | 330 | 190 | 150 | 105 | 29 | 8-Φ22 | 229 | 45 |
| 3" | 80 | 356 | 210 | 168 | 127 | 32 | 8-Φ22 | 235 | 63 |
| 4" | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 286 | 114 |
| 6" | 150 | 559 | 356 | 292 | 216 | 48 | 8-Φ29 | 330 | 207 |
| 8" | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ29 | 381 | 387 |
| 10" | 250 | 787 | 508 | 432 | 324 | 64 | 12-Φ32 | 457 | 580 |
| 12" | 300 | 838 | 559 | 489 | 381 | 67 | 16-Φ35 | 584 | 778 |
| 14" | 350 | 889 | 603 | 527 | 413 | 70 | 20-Φ38 | 635 | 9869 |
| 16" | 400 | 991 | 686 | 603 | 470 | 76 | 20-Φ41 | 684 | 1380 |
