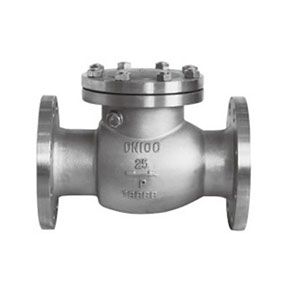

H44旋启式止回阀
重要用途
H44旋启式止回阀选用于公称压力PN1.6～6.4MPa,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。
结构与特点
1、选材考究，吻合国内、皮毛关标准，材料的周全质量高。
2、密封副配对先辈合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，知足各种工程必要及用户要求。
5、阀体材料品种齐全，垫片可根据现实工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构情势和连接情势的止回阀，为各种设备配套使用。
应用规范
| 设计与制造 | GB/T12235 | |
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB66 | |
| 标志 | GB/T12220 | |
| 供货 | JB/T7928 | |
重要零件材料及重要用途
| 阀体 | 阀盖 | 阀瓣 | 阀座 | 适用介质 | 适用温度 (≤℃) |
| WCB | WCB+D507Mo | WCB+D577 | 水、油品、蒸汽 | 425 | |
| ZG1Cr18Ni9Ti | 0Cr18Ni9+ Stellite12 | 0Cr18Ni9+ Stellite6 | 销酸类 | 200 | |
| ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni2Mo2Ti | 磷酸、醋酸类、混酸 | 200 | |
| ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | CF3M+Stellite6 | 尿素、甲铵液、磷酸 | 200 | |
| ZG1Cr5Mo | ZG1Cr5Mo+ Stellite12 | ZG1Cr5Mo+ Stellite6 | 水、油品、蒸汽 | 550 | |
重要形状尺寸和连接尺寸（mm）
| 公称通径DN | L | D | D1 | D2 | b | Z-Φd | H | WT(Kg) |
| H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I | ||||||||
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 135 | 21 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 142 | 28 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 165 | 38 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 180 | 58 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 210 | 92 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 233 | 130 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-Φ23 | 304 | 210 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-Φ25 | 348 | 294 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-Φ25 | 390 | 367 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-Φ25 | 430 | 410 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-Φ30 | 468 | 461 |
| 450 | 950 | 640 | 585 | 545 | 40 | 20-Φ30 | 523 | 570 |
| 500 | 1025 | 705 | 650 | 608 | 44 | 20-Φ34 | 525 | 850 |
| H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I | ||||||||
| 50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 160 | 22 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 175 | 29 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 185 | 38 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 220 | 61 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 248 | 96 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 276 | 132 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-Φ25 | 350 | 213 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-Φ30 | 410 | 297 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-Φ30 | 430 | 372 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-Φ34 | 518 | 415 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-Φ34 | 560 | 480 |
| 450 | 1025 | 660 | 600 | 555 | 50 | 20-Φ34 | 582 | 610 |
| 500 | 1150 | 730 | 660 | 610 | 52 | 20-Φ41 | 618 | 920 |
| 公称通径DN | L | D | D1 | D2 | D6 | b | f | f2 | Z-Φd | H | WT(Kg) |
| H44H-40 H44W-40 H44W-40P H44W-40R H44W-40I 凹凸法兰 | |||||||||||
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-Φ18 | 169 | 22 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-Φ18 | 173 | 20 |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-Φ18 | 185 | 38 |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-Φ23 | 220 | 61 |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-Φ25 | 248 | 96 |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-Φ25 | 270 | 132 |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-Φ30 | 342 | 213 |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-Φ34 | 401 | 297 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-Φ34 | 423 | 372 |
| 350 | 850 | 570 | 510 | 465 | 422 | 52 | 4 | 5 | 16-Φ34 | 455 | 415 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16-Φ41 | 510 | 480 |
| H44H-64 H44W-64 H44W-64P H44W-64R H44W-64I 凹凸法兰 | |||||||||||
| 50 | 300 | 175 | 135 | 105 | 88 | 26 | 3 | 4 | 4-Φ23 | 177 | 27 |
| 65 | 340 | 200 | 160 | 130 | 110 | 28 | 3 | 4 | 8-Φ23 | 197 | 37 |
| 80 | 380 | 210 | 170 | 140 | 121 | 30 | 3 | 4 | 8-Φ23 | 212 | 57 |
| 100 | 430 | 250 | 200 | 168 | 150 | 32 | 3 | 4.5 | 8-Φ25 | 248 | 89 |
| 125 | 500 | 295 | 240 | 202 | 176 | 36 | 3 | 4.5 | 8-Φ30 | 296 | 135 |
| 150 | 550 | 340 | 280 | 240 | 204 | 38 | 3 | 4.5 | 8-Φ34 | 330 | 184 |
| 200 | 650 | 405 | 345 | 300 | 260 | 44 | 3 | 4.5 | 12-Φ34 | 385 | 266 |
| 250 | 775 | 470 | 400 | 352 | 313 | 48 | 3 | 4.5 | 12-Φ41 | 445 | 396 |
| 300 | 900 | 530 | 460 | 412 | 364 | 54 | 4 | 4.5 | 16-Φ41 | 474 | 643 |
| 350 | 1025 | 595 | 525 | 475 | 422 | 60 | 4 | 5 | 16-Φ41 | 514 | 815 |
| 400 | 1150 | 670 | 585 | 525 | 474 | 66 | 4 | 5 | 16-Φ48 | 616 | 1234 |
