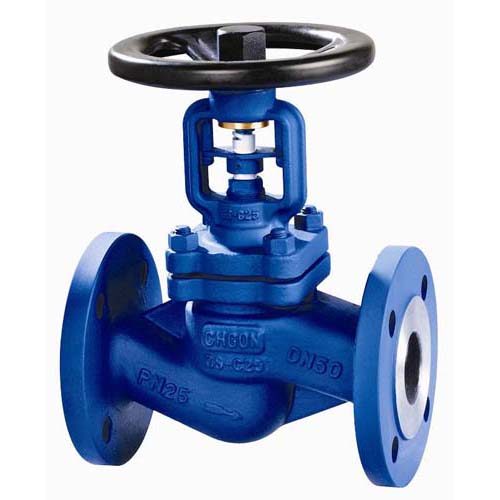

产品波纹管截止阀的详细资料：
产品名称：波纹管截止阀
产品特点：波纹管截止阀、闸阀具有双重密封装置除填料外还有不锈钢波纹管作密封元件，密封性最佳。 波纹管截止阀报价,波纹管截止阀价格,波纹管截止阀厂家。
试验压力：
试验项目 | 试验 | 公称压力 | |||
PN6 | PN16 | PN25 | PN40 | ||
壳体试验 | 水 | 0.9 | 2.4 | 3.8 | 6.0 |
高压密封试验 | 水 | 0.7 | 1.8 | 2.8 | 4.4 |
低压密封试验 | 气 | 0.6 | 0.6 | 0.6 | 0.6 |
※公称压力PN的压力单位为bar 1MPa=10bar
主要零件材料：
零件名称 | 阀门材料代号 | |
碳钢阀C | 不锈钢P | |
阀体 | WCB堆焊不锈钢 | ZG1Cr18Ni9Ti |
阀盖 | WCB | ZG1Cr18Ni9Ti |
阀杆 | 2Cr13 | 1Cr18Ni9Ti |
阀瓣 | 1Cr18Ni9Ti堆硬质合金 | 1Cr18Ni9Ti堆硬质合金 |
波纹管 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
阀杆螺母 | ZQA19-4 | ZQA19-4 |
填料 | 柔性石墨 | 柔性石墨或聚四氟乙烯 |
垫片 | 缠绕式垫片 | 缠绕式垫片或聚四氟乙烯 |
试验压力：
试验项目 | 试验 | 公称压力 | |||
PN6 | PN16 | PN25 | PN40 | ||
壳体试验 | 水 | 0.9 | 2.4 | 3.8 | 6.0 |
高压密封试验 | 水 | 0.7 | 1.8 | 2.8 | 4.4 |
低压密封试验 | 气 | 0.6 | 0.6 | 0.6 | 0.6 |
波纹管截止阀外形尺寸和连接尺寸：
DN | L | H | D | D1 | D2 | D3 | b1 | f1 | D4 | f2 | Do | f | b | Z-d | |
10 | 130 | 202 | 90 | 60 | 42 | 23 | 6 | 3 | 35 | 3 | 120 | 2 | 14 | 4-13.5 | |
16 | |||||||||||||||
15 | 130 | 202 | 95 | 65 | 47 | 28 | 6 | 3 | 40 | 3 | 120 | 2 | 14 | 4-13.5 | |
16 | |||||||||||||||
20 | 150 | 231 | 105 | 75 | 58 | 35 | 8 | 3 | 51 | 3 | 140 | 2 | 14 | 4-13.5 | |
228 | 160 | 16 | |||||||||||||
25 | 160 | 231 | 115 | 85 | 68 | 42 | 8 | 3 | 58 | 3 | 140 | 2 | 14 | 4-13.5 | |
228 | 160 | 16 | |||||||||||||
32 | 180 | 273 | 120 | 90 | 70 | 48 | 6 | 4 | 66 | 3 | 120 | 2 | 14 | 4-14 | |
286 | 16 | ||||||||||||||
140 | 100 | 78 | 50 | 8 | 3 | 160 | 4-17.5 | ||||||||
274 | 18 | ||||||||||||||
40 | 200 | 278 | 130 | 100 | 80 | 54 | 8 | 4 | 76 | 3 | 120 | 3 | 14 | 4-14 | |
317 | 16 | ||||||||||||||
150 | 110 | 88 | 60 | 8 | 3 | 200 | 4-17.5 | ||||||||
345 | 18 | ||||||||||||||
50 | 230 | 335 | 140 | 110 | 90 | 65 | 8 | 4 | 88 | 3 | 140 | 3 | 14 | 4-14 | |
317 | 16 | ||||||||||||||
165 | 125 | 102 | 72 | 8 | 3 | 200 | 4-17.5 | ||||||||
396 | 20 | ||||||||||||||
65 | 290 | 331 | 185 | 145 | 122 | 94 | 8 | 3 | 110 | 3 | 240 | 3 | 18 | 4-17.5 | |
399 | 280 | 22 | 8-17.5 | ||||||||||||
80 | 310 | 402 | 200 | 160 | 133 | 105 | 8 | 3 | 121 | 3 | 240 | 3 | 20 | 8-17.5 | |
405 | 280 | 22 | |||||||||||||
100 | 350 | 416 | 220 | 190 | 158 | 128 | 11 | 3.5 | 150 | 3.5 | 320 | 3 | 20 | 8-17.5 | |
460 | 235 | 190 | 24 | 8-22 | |||||||||||
125 | 400 | 467 | 250 | 210 | 184 | 154 | 11 | 3.5 | - | - | 360 | 3 | 22 | 8-17.5 | |
270 | 220 | 28 | 8-26 | ||||||||||||
150 | 480 | 525 | 285 | 240 | 212 | 182 | 11 | 3.5 | - | - | 360 | 3 | 24 | 8-22 | |
300 | 250 | 30 | 8-26 | ||||||||||||
200 | 600 | 611 | 340 | 310 | 278 | - | - | - | 260 | 3.5 | 500 | 3 | 26 | 12-22 | |
360 | 310 | 278 | 30 | 12-27 | |||||||||||
250 | △650 | 750 | 405 | 355 | 320 | 291 | 11 | 4.5 | - | - | 640 | 3 | 30 | 15-25 | |
300 | △750 | 754 | 435 | 395 | 362 | 335 | 11 | 4.5 | - | - | 500 | 4 | 24 | 12-23 | |
400 | △950 | 954 | 535 | 495 | 462 | 435 | 11 | 5 | - | - | 720 | 4 | 28 | 16-23 |
