一、产品概述：
产品型号：J11T-16型
产品名称：内螺纹截止阀
产品特点：本阀应用于工作温度≤200℃的水、蒸汽介质的管路上，作启闭用。内螺纹截止阀价格,内螺纹截止阀厂家,内螺纹截止阀报价。
二、性能规范：
型号 | 公称压力 | 试验压力 | 工作温度 | 适用介质 | |
强度（水） | 密封（水） | ||||
J11T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
三、主要零材料：
零件名称 | 材料 |
阀体、阀盖 | 灰铸铁 |
阀杆 | 碳钢 |
密封圈 | 黄铜 |
手轮 | 灰铸钢 |
四、内螺纹截止阀外形尺寸和连接尺寸：
型号 | 公称通径 | 管螺纹 | 尺寸 | 重量 | ||||
L | L1 | S | H | Do | ||||
J11T-16 | 15 | 1/2″ | 190 | 14 | 30 | 109 | 60 | 0.65 |
20 | 3/4″ | 100 | 18 | 36 | 109 | 60 | 0.83 | |
25 | 1″ | 120 | 18 | 46 | 125 | 75 | 1.5 | |
32 | 11 4″ | 140 | 20 | 55 | 128 | 75 | 1.89 | |
40 | 41 2″ | 170 | 22 | 62 | 145 | 100 | 2.4 | |
50 | 2″ | 200 | 24 | 75 | 155 | 120 | 3.4 | |
产品引用标准：
螺纹可按BSPT、BSP、NPT、DIN259/2999生产
主要性能规范：
公称压力：PN≤1.6Mpa 适用介质：水、油、酸 适用温度：T≤180℃

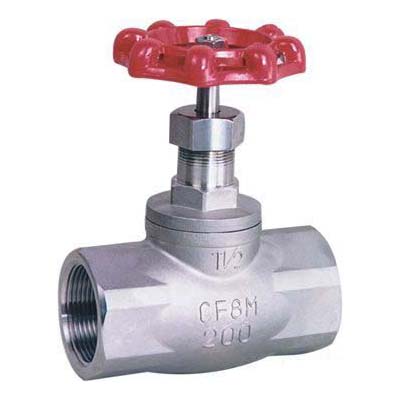

产品结构特点：
硅溶胶精密铸造不锈钢阀体、阀盖
适用于水、油、汽及某些腐蚀性流体介质
常温额定工作压力为200PSI（1.6Mpa）
五、主要零件的材料说明：
ITEM | 部件 | 材质 |
1 | 阀体 | CF8/CF8M |
2 | 闸瓣 | 304/106 |
3 | 阀杆 | 316 |
4 | 阀盖 | CF8/CF8M |
5 | 密封垫 | PTFE |
6 | 平垫 | 304/106 |
7 | 填料 | PTFE |
8 | 压环 | 304/106 |
9 | 压盖 | CF8/CF8M |
10 | 手轮 | ALUMNUM ALLOY |
11 | 铭牌 | ALUMNUM ALLOY |
12 | 螺母 | 304 |
六、内螺纹截止阀主要外形尺寸：
SIZE | d | L | D1 | H | Cv FACTORY |
1/2 | 15 | 66 | 70 | 100 | 3.8 |
3/4 | 20 | 80 | 70 | 106 | 7.0 |
1 | 25 | 90 | 80 | 118 | 11.0 |
1-1/4 | 32 | 105 | 100 | 134 | 21.0 |
1-1/2 | 40 | 120 | 100 | 152 | 29.0 |
2 | 50 | 141 | 110 | 172 | 50.0 |
